2015 年 9 月 14 日，两个相隔很远的观测站记录到一个短暂信号。波动先慢后快，幅度增加，随后衰减。它只占据一小段时间，却开启了一种新的天文学。

这段信号为什么值得相信？答案藏在几十年的光学、机械、真空、控制、校准、数据分析和科研组织之中。LIGO 的故事尤其适合放在这个系列最后：它把前面各篇讨论的测量、异常、误差、独立检查和公共支持，放到同一个巨大合作中。

1 一个预测 怎样走到可检验的尺度

广义相对论把引力与时空几何联系起来。某些变化的质量分布可以产生向外传播的引力波。最初的理论工作属于二十世纪初；把这种效应直接测出来，却需要等待新的仪器能力。²

Bell Burnell 发现的脉冲星提供了通往这个问题的另一条路。Hulse 与 Taylor 发现的双星脉冲星，其轨道变化与引力辐射造成的能量损失相符，为引力波提供了强有力的间接证据。³ 这与在地球上直接记录波经过时的效应，是不同的实验问题。

引力波也不同于电磁波。光、射电波和 X 射线属于电磁辐射；引力波传播的是时空几何的扰动。把数据转换成声音，可以帮助听见变化，但不表示真空里传来了普通声波。

知识展开 应变是一个比例

用 \(h\) 表示微小、无量纲的引力波应变。对于适当方向和偏振的低频近似，干涉仪两条等长臂的差动长度变化可写成

\[\Delta L_{\mathrm{diff}}\approx hL.\]

LIGO 的臂长约为 \(4\ \mathrm{km}\)。若 \(h\sim10^{-21}\)，对应的差动变化量级为

\[\Delta L_{\mathrm{diff}}\sim4\times10^{-18}\ \mathrm{m}.\]

这是理解尺度的估算，不是拿游标卡尺读出了一个端点移动量。真实响应依赖方向、偏振、频率和光学系统；这里的 \(h\) 是通过仪器响应校准出的有效应变。⁴

2 Weiss 的关键问题 噪声能降到哪里

Rainer Weiss 在 1972 年的研究中分析了公里级激光干涉仪和可能的噪声限制。Kip Thorne 推动理论与研究发展，Ronald Drever 带来重要实验方案；不同地区的原型装置逐步检查可行性。1984 年，Caltech 与 MIT 联合建立 LIGO 项目。⁵

这一阶段并不是只画出两条长管子。一个有说服力的研究设计，需要为目标信号建立量级预测，再问：每一种噪声在不同频率上有多大？技术改进能降低哪些部分？即使装置建成，是否有合理机会看见天体源？

1990 年代以后，Barry Barish 在建设与科研组织中承担关键领导作用。LIGO Laboratory 与 LIGO Scientific Collaboration 的组织分工，使仪器运行和更广泛的研究团队能够协作。⁶

可以让学生比较曼哈顿计划与 LIGO：两者都需要大规模设备、专业分工和持续资源，但目标、保密方式、参与结构和公众影响非常不同。规模本身并不决定科研的价值取向。

3 两束光 怎么记录微小变化

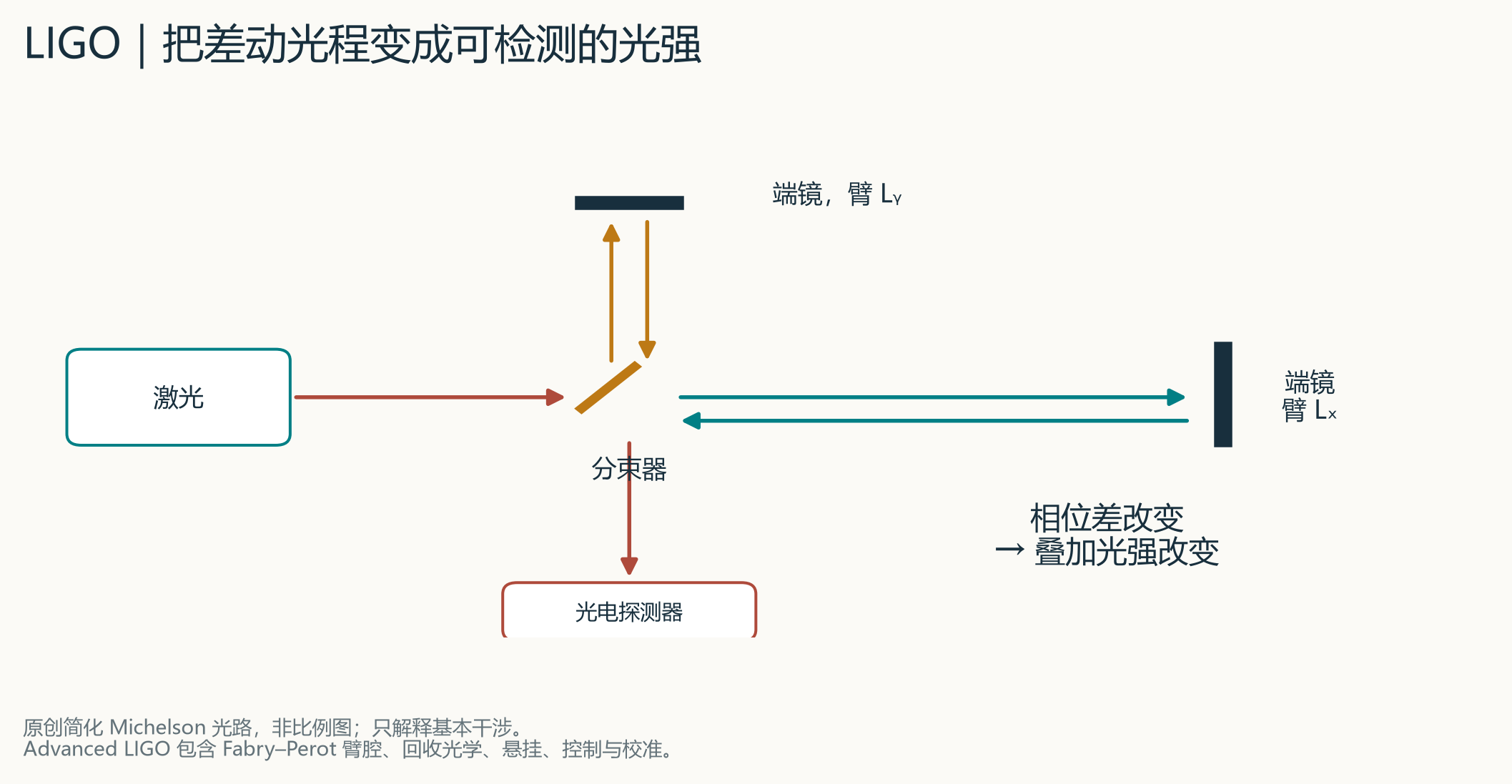

理解原理，可以先从简化的 Michelson 干涉仪开始。一束激光被分成两束，沿互相垂直的路径到达镜子再返回，最后叠加。两路光的相位差改变，输出强度就会改变。

若两路返回光振幅相同，可以写成

\[\frac{I}{I_{\max}}=\frac{1+\cos\Delta\phi}{2},\qquad \delta\phi=\frac{4\pi\,\delta L_{\mathrm{diff}}}{\lambda}.\]

后一个式子的 \(4\pi\) 来自每条臂的往返光程。实际定义相位的符号可不同，光强关系不受这种约定影响。

改变工作相位，还会改变微小长度变化如何进入读数。在理想完全暗点附近，仅看简单输出强度，变化在最低阶是平方关系；真实 LIGO 的读出、微小偏置和光学响应有专门设计，不能用这条最简公式代替完整探测系统。

Advanced LIGO 使用约四公里的 Fabry–Perot 臂腔及其他光学结构，让光与差动变化的作用得到增强，同时配合精密控制。⁴ 真空减少空气引起的干扰；镜子的悬挂、隔振和材料设计，则减少其他运动。

4 装置没有完全安静 怎样仍能测量

在不同频率范围，地面振动、热噪声、光的量子涨落以及其他仪器效应，构成不同限制。⁴ 所以，“噪声大小”往往不是一个适用于全部频率的数。

研究者会看噪声谱：哪些频率较安静，哪些有窄谱线，哪些时段出现短促毛刺。噪声不是单纯需要删除的麻烦，也是研究对象；知道其来源，才能判断一个反常信号是否可能由仪器制造。

研究设计 在装置中加入已知作用

校准意味着让已知的作用进入仪器，测量输出如何响应。LIGO 的校准手段包括向镜子施加可计算的激光辐射压力，再建立应变与读出信号之间的关系。⁷

这可以连接高中光的动量概念；没有学过时，也可用“已知输入—测量输出—建立响应”来解释。输出中的电压或计数并不是天然带有“应变”单位，必须经过响应模型转换。

测量还带有幅度与相位不确定度。若时钟或响应相位偏差没有控制，两站的时间关系也可能被误读。校准因此属于证据链的一部分，而不是找到漂亮波形之后的附属步骤。

5 2015 年的那一小段波形

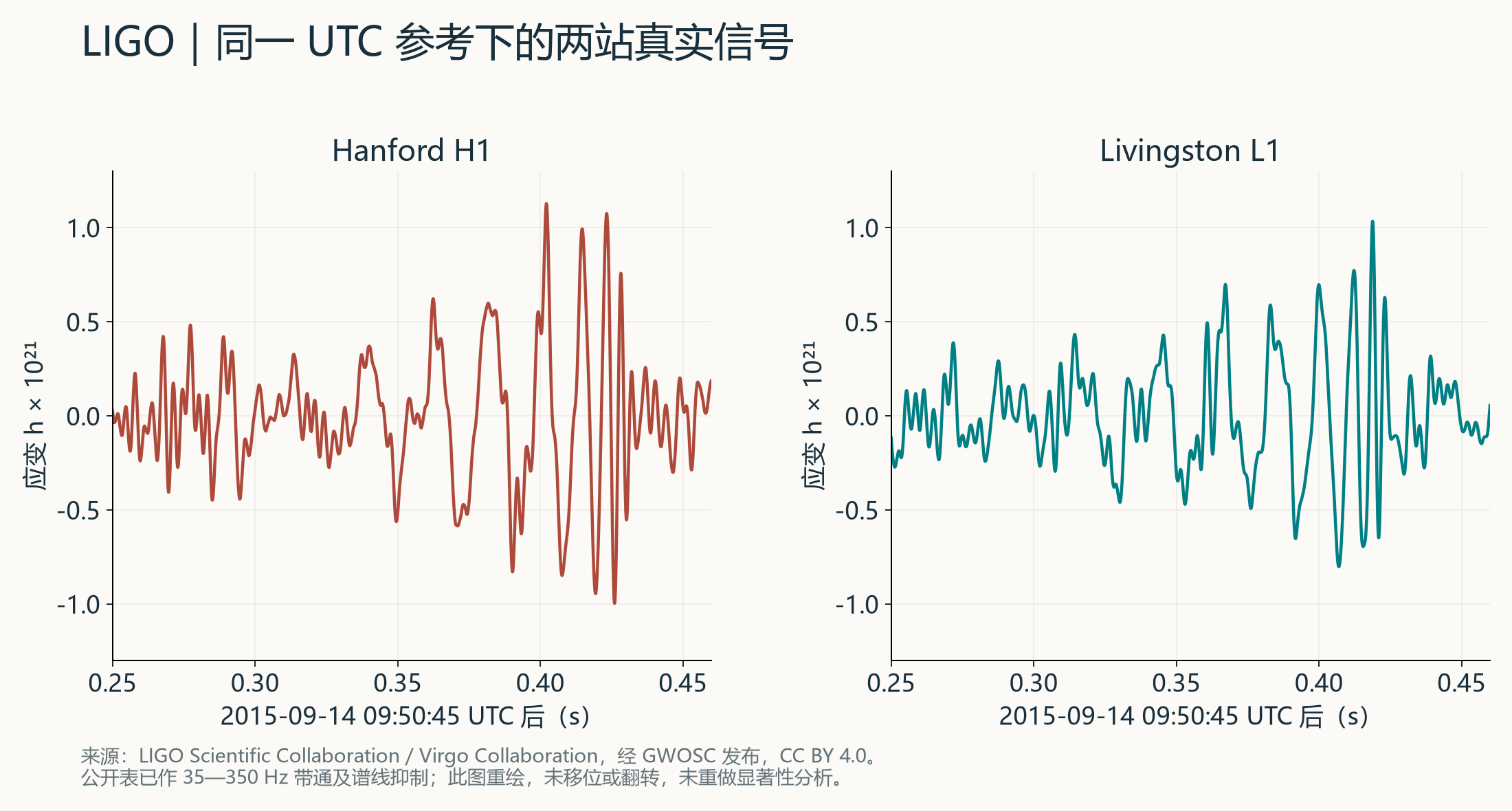

2015-09-14 09:50:45 UTC 附近，Hanford 的 H1 与 Livingston 的 L1 记录到后来编号为 GW150914 的事件。信号主要经历约 35—250 Hz 的增频过程，峰值应变量级约 \(10^{-21}\)。它与双黑洞绕转、合并及合并后振荡衰减的广义相对论波形相符。⁸

这一发现于 2016 年 2 月 11 日公开宣布，观测日和宣布日不同。⁹ 中间的工作包括核查仪器状态、检验解释、分析统计与准备同行能够检查的材料。

L1 先接收到信号，H1 约晚 6.9 毫秒。两站相距约三千公里，光速传播的最大时差约十毫秒，观测时差在允许范围内。作波形视觉比较时，还需考虑两站朝向；翻转及移位应公开注明。¹

互动页可开关这项视觉变换，但它不会从一张波形图自动输出可靠的天球位置。两个站之间的时差通常限制一个天空方向集合，还需其他信息缩小范围。

6 “很像理论波形” 为什么仍不够

研究者使用不同搜索方法，一类比较预期双星波形，另一类以较少形状假设寻找两站共同出现的短暂变化。¹⁰ 多种分析在同一事件上相遇，增强了判断。

对课堂，可以先介绍模板比较。设数据为 \(d_i\)，预测形状为 \(q_i\)，一个简单的归一化相似度是

\[r=\frac{\sum_i d_iq_i}{\sqrt{\sum_i d_i^2\sum_i q_i^2}}.\]

这个式子适合解释“整个形状怎样帮助提取信息”。真实匹配滤波还要按不同频率上的噪声加权，处理时差、相位和许多候选参数。上式既不是 LIGO 的完整检测统计量，也不能单靠 \(r\) 值判定事件存在。

怎样估计 偶然匹配会多常见

把两站数据错开超过允许传播时差，再运行相同搜索，可以估计不相关噪声碰巧形成相似候选的背景。重复许多错位，让研究者获得远长于实际观测时段的背景统计。¹⁰

这是一个巧妙的研究设计，但有条件：数据需要具有适当的代表性；长期噪声变化、真实强信号与噪声错配、共同来源的干扰，都需要分别处理。不能说“两台仪器同时看到，所有其他解释就必然为零”。

事件周围还要检查环境监测和辅助通道，寻找地震、电磁干扰、设备毛刺及跨站相关作用。相关噪声研究专门报告了这些检验。¹¹ 统计背景与仪器调查回答不同问题，需要互相支持。

7 怎样读懂 那个极小的误报率

原发现分析报告的匹配滤波信噪比约为 24，误报率上界约为每 203,000 年一次，相当于显著性大于 5.1σ。⁸

这里的意思是在该分析方法、背景估计和搜索条件下，噪声产生同等或更强候选的频率估计。它不是“研究者实际等了二十万年”，也不是“这个事件有二十万分之一概率是假的”。后一种说法混淆了误报过程与给定数据后不同解释的概率。

同样，信噪比 24 不是信号振幅在每一个采样点都等于噪声的 24 倍。完整波形的信息经过适当加权，可以积累成较高的检测统计量。

回到 Feynman 与 Bell Burnell

挑战者号告诉我们，几次没有失败不能自动证明极小风险；这里告诉我们，一个很强候选也要有可说明的背景模型。Bell Burnell 的周期折叠说明形状能够积累信息；这里还要把多种模板搜索带来的选择过程纳入评价。

8 黑洞的质量 也是带着模型的推断

波形随时间的频率和幅度变化包含系统的信息。研究者用广义相对论波形族与观测比较，估计黑洞质量、距离和其他参数。距离与朝向可能具有相关性，不同波形近似和校准也会影响区间。¹²

因此，这不是望远镜拍到了两颗黑洞，然后在照片上称了重量。可靠推断可以来自间接的信号结构，前提是模型、方法和不确定度公开接受检查。

若要接回高中圆周运动，可以先用牛顿双星近似解释“轨道尺度减小，角频率增加”的趋势：

\[\omega^2\approx\frac{G(M_1+M_2)}{a^3}.\]

双星主要的引力波频率在这种近似下约为轨道频率的两倍。接近合并时，强引力和高速运动要求广义相对论，不能把上式一直外推到黑洞接触后。

能量通过引力波带走，轨道随之变化，这又连接到 Joule 篇的能量收支。守恒并不意味着能量必须留在我们最初选定的局部系统中。

9 奖项属于三个人 发现依靠许多人

2017 年诺贝尔物理学奖授予 Weiss、Barish 和 Thorne，表彰他们对 LIGO 探测器及引力波观测的决定性贡献。¹³ 这不表示其余研究者只在等待最后宣布。

Drever 对实验发展作出重要贡献，2017 年 3 月去世。¹⁴ 一份只从领奖台开始的历史，很容易遗漏他，也容易遗漏建设、运行、分析和检验中大量难以进入英雄故事的劳动。

Weiss 的诺贝尔演讲开头就承认科学家、工程师、学生、技术人员、行政人员与资助机构的共同作用。¹⁵ 这可以与 Bell Burnell 篇的贡献表直接配读。

Science–humanity relations

基础研究常需要公共资源支持，成功日期却无法提前保证。支持 LIGO 的决定包含对技术可行性、科学价值、长期风险和资源机会成本的判断。

课堂可让学生模拟一个资助委员会：申请者需要提交怎样的阶段性证据，才值得继续投入？若没有天体信号，是仪器不足、天体较少、搜索不合适，还是理论出了问题？这些问题需要不同证据，不能只用“今年有没有诺贝尔级结果”评价。

公开数据使课堂也能进入这条证据链。¹⁶ 开放并不保证人人立即掌握全部分析，但让别人有机会发现错误、训练方法和提出新问题。与科学自由一起增长的，是明确说明处理步骤和限制的责任。

10 从一个波形走向多种信使

2017 年 8 月 17 日，GW170817 的双中子星事件把引力波与电磁观测连接起来；相关结果在 10 月公开。多个地面和空间观测站共同跟进，形成多信使天文学的重要里程碑。¹⁷

每种仪器测到的是不同量：应变、光子、不同波段的强度和时间关系。多种信使让解释更丰富，也要求不同团队把时钟、坐标、数据和不确定度对接。

这个系列从核测量、事故重建、风险判断走到日常实验，再走到长期监测与现代天文学。它们共同展示，科学研究的创造力既在新想法中，也在让复杂证据可以被别人检查的安排中。

11 三课时讲述方案

第一课时：小变化怎样测。 从 \(hL\) 的数量级开始，用干涉互动改变臂差和工作相位。学生标出仪器输入、输出、校准和主要干扰。

第二课时：信号怎样确认。 展示真实两站的公开滤波数据，比较同一 UTC 时间和注明变换后的视觉对齐。学生提出候选解释，再设计时间错位与辅助通道检查，解释误报率不等于事件为假的概率。

第三课时：发现怎样由合作产生。 阅读论文作者信息和贡献说明，比较 LIGO、Bell Burnell 与曼哈顿计划的组织条件。学生完成一页“证据与责任报告”：结论、直接观测量、模型推断、误差、独立检查、公共资源和仍可继续检验的问题。

12 来源与继续阅读

网址核对日期为 2026-10-04。以下资料分别支持发现、仪器、校准、搜索、噪声调查和科研组织。若要进一步做学生数据研究，应先阅读 GWOSC 的数据质量和使用说明。
