这篇笔记讲述 Clair Cameron Patterson（克莱尔·卡梅伦·帕特森，1922—1995）如何从地球年龄研究走向环境铅研究。主线沿着他的问题、测量困难、研究设计、证据和公共行动展开，适合教师讲述，也适合学生课后阅读。正文可分三课时使用；标有“课堂展开”的部分可以按学生基础选择。

叙事参考： 2014 年《Cosmos: A Spacetime Odyssey》第 1 季第 7 集 The Clean Room。可以借鉴它把宇宙时间、实验室和社会生活联系起来的结构。本文另用论文、口述史和机构记录核对历史，不把动画中的对白和压缩后的时间顺序当作原始史料。¹

一 地球年龄为什么会把一个人带到铅污染面前

课堂可以先展示一块深色、凹凸不平的陨石。

图 1　Canyon Diablo 陨石的一块馆藏标本。来源：USGS；原页面标注 Public Domain，标本来自美国自然历史博物馆。它用于展示这类陨石的样貌，不能称为 Patterson 当年取样的同一块标本。陨石约五万年前落到地球；其中同位素记录涉及的时间尺度却是数十亿年。²

对学生说：一个科学家研究这样的物体，是为了回答地球的年龄。多年以后，他的一部分工作又成为减少汽油中铅的重要证据。这两个问题看上去相隔很远，真正连接它们的是痕量分析——怎样测量非常少的某种元素，怎样证明测量不是由污染主导。

1956 年，Patterson 发表《Age of meteorites and the earth》，报告的年龄为：

\[t=(4.55\pm0.07)\times10^9\ \mathrm{yr}.\]

也就是 45.5 亿年，报告的不确定度约为 0.7 亿年。不要把这个数字说成某块地球岩石直接给出的“地球生日”。论文从五块陨石的铅同位素关系出发，并讨论地球铅是否符合相同的演化框架。³

但如果直接从这个辉煌结果讲起，学生可能会以为科学研究是“有了公式，把仪器读数代进去”。这个故事真正适合课堂的地方，恰好在于测量之前的困难：如何选择样品、识别外来的铅，以及检验把陨石年龄联系到地球年龄的假设。

二 先回到含铅汽油进入日常生活的时候

在 Patterson 开始地球测年之前，汽车工业已经遇到了另一种问题：发动机的爆震。

汽油发动机用火花塞点火。理想情况下，火焰以受控制的方式传播，推动活塞做功。如果尚未被火焰烧到的一部分混合气，在高温高压下提前自燃，就可能产生急剧的压力变化和冲击。这样的爆震限制发动机可以采用的压缩比，还可能损伤发动机。

1921 年，Thomas Midgley Jr. 及其同事在 Charles Kettering 主导的研究中，发现少量四乙基铅可以显著改善燃料的抗爆性能。1923 年，含这种添加剂的汽油开始公开销售。四乙基铅的化学式是 \(\mathrm{Pb(C_2H_5)_4}\)；这种化合物在 19 世纪已经被制得，1921 年的关键进展是它的抗爆应用。⁴

课堂展开 为什么企业愿意在汽油里加铅

企业面对的是一个真实的技术与商业机会。提高抗爆性，可以让发动机采用更高的压缩比；小剂量添加剂也可以降低生产满足特定抗爆要求的汽油的成本。四乙基铅及其燃烧中间产物会影响燃烧反应，使容易导致自燃的反应过程受到抑制。高中课堂不必把复杂燃烧化学缩减成一条虚构的总反应式。

用理想 Otto 循环作定性联系：

\[\eta_{\mathrm{ideal}}=1-\frac{1}{r^{\gamma-1}},\]

其中 \(r\) 是压缩比，\(\gamma\) 是比热比。在模型条件下，提高 \(r\) 会提高理想热效率。实际发动机还受传热、摩擦、燃烧、排放和材料限制，这条公式只解释为什么工业会关心抗爆性，不能用它直接算出某辆车添加铅后的真实效率。⁵

还可以把辛烷值解释清楚：它描述燃料抵抗爆震的能力。高辛烷值并不直接表示每升燃料释放的能量更多；标号也不是汽油中某种物质所占百分比的通用读法。

这里应把技术吸引力和商业制度连起来讨论。专利、生产工艺、添加剂供应和授权销售，使一种技术选择可以形成持续收入。乙醇等抗爆方案也曾被研究，但供应规模、所需添加比例、成本和当时的产业安排会影响选择。不要只讲成“因为乙醇不能申请专利，所以所有问题都解决了”；四乙基铅本身早已存在，企业的专利与收益还涉及工艺和应用。⁴

铅的毒性并不是 Patterson 首次发现的。含铅汽油早期生产过程就发生过严重中毒，1924 年的工厂事故引起了公共争论。真正长期被低估的问题是：大量车辆持续把铅释放到环境中，低剂量暴露是否会普遍损害健康？ 职业场所的明显中毒与整个社会的慢性暴露，需要不同的研究设计。⁶

此时 Patterson 还是个孩子。两个后来会交汇的故事——核科学的测量技术和汽油工业的技术选择——正在各自发展。

三 一个研究地球年龄的年轻人需要什么工具

Patterson 出生于美国艾奥瓦州，学习化学，后来参与曼哈顿计划。在 Oak Ridge 的工作使他接触到铀同位素的电磁分离和相关测量技术。战后他回到芝加哥大学，进入 Harrison Brown 的地球化学研究计划。⁷

这里可以停下来讨论科学与社会的第一重关系：战争和国家投入加速了同位素技术的发展，战后研究者又把技术用于地质与宇宙问题。一个工具的知识来源、资助来源与后来用途，并不总是相同。

Brown 希望从陨石中的微量元素和同位素了解太阳系。Patterson 的任务是发展微量铅的分离与同位素测量；George Tilton 研究铀，起初采用 α 计数，后来也使用质谱和同位素稀释。这是多人合作的计划，还依赖 Mark Inghram 的仪器经验。⁷

叙事可以这样展开：给 Patterson 的任务听起来很清楚——把铅取出来，测量它。但“微量”不是一个可以忽略的形容词。当样品本来只含很少的铅时，空气中的尘埃、化学试剂、器皿和操作过程带来的铅，都可能和样品原有的铅一样多，甚至更多。

他的研究起点也不全是陨石。1951 年的博士论文研究了前寒武纪花岗岩的矿物；锆石提供了铀铅测年的重要例子。1952 年他随 Brown 来到 Caltech，继续改进微量铅分析。到 1953 年，Canyon Diablo 铁陨石中的硫化物相为原始铅同位素组成提供了关键约束。早期关键工作还依赖两地配合：在 Caltech 分离铅，在芝加哥的 Inghram 实验室作质谱测量。正式的多陨石年龄论证发表于 1956 年。⁸³

四 为什么研究陨石可以帮助认识地球形成

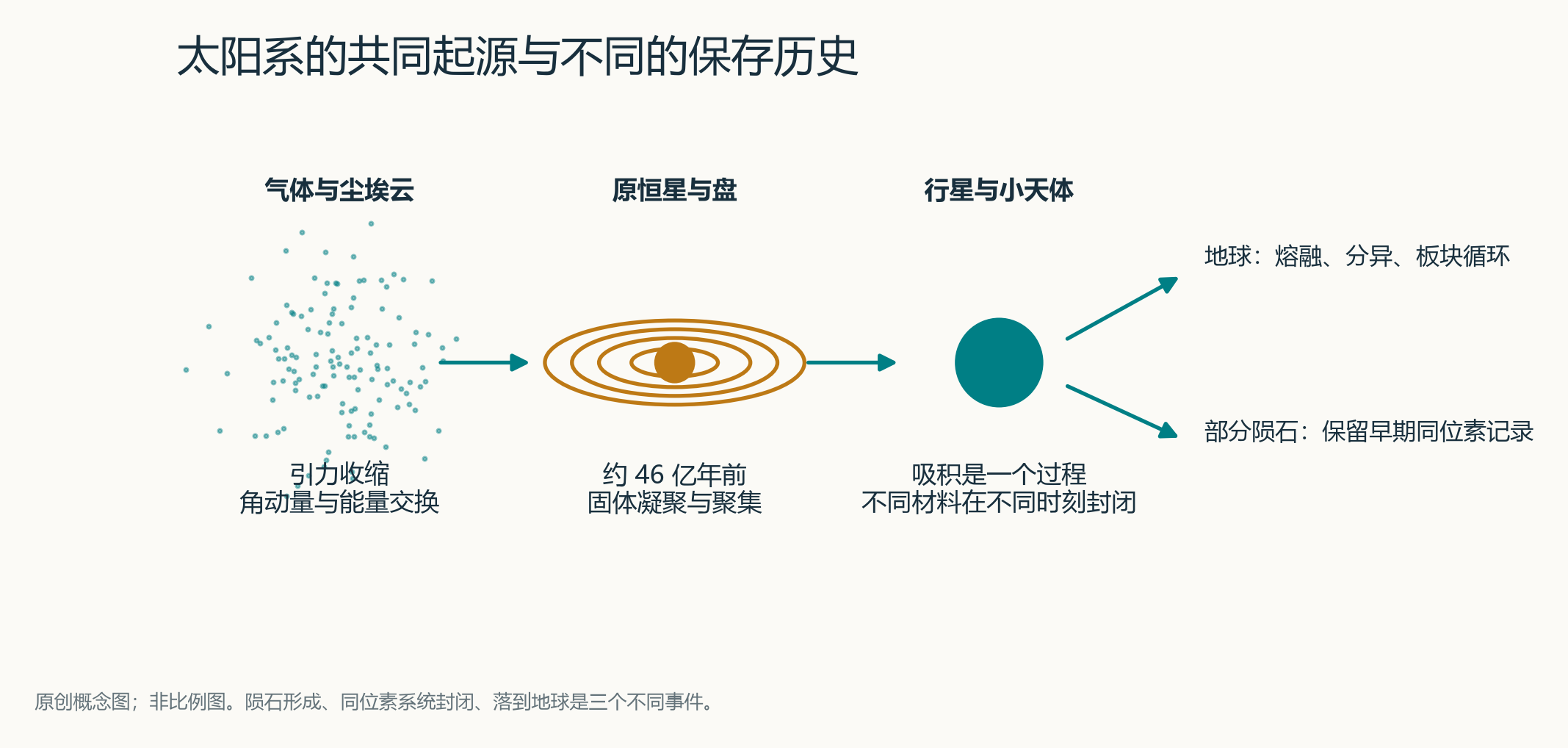

图 2　原创概念图。共同起源不意味着所有物体都在同一瞬间形成，也不意味着所有陨石都保持完好的核时钟。图示尺度与阶段长度没有按比例绘制。

课堂展开 太阳系形成过程

太阳系约在 46 亿年前，由一片气体和尘埃云中的物质形成。引力收缩让物质汇聚；原有的角动量、碰撞和能量耗散共同参与形成围绕原恒星的盘。盘内的固体经历凝聚和聚集，逐步形成小天体与行星。我们今天在其他年轻恒星周围也观察到盘，因此这一框架可以由太阳系外的观测检验。⁹¹⁰

图 2a　HL Tauri 周围原行星盘的 ALMA 观测图。Credit: ALMA (ESO/NAOJ/NRAO)，CC BY 4.0，原图未修改。颜色是毫米波信号的显示方式；这不是太阳系形成时的照片。盘中的亮暗结构提供了需要解释的观测，不能把每道暗环直接宣布为一颗已经确认的行星。¹¹

把它画成“尘埃变成大石头”只是起点。真实研究还涉及微粒如何黏附、怎样越过聚集障碍、引力怎样增强聚集，以及碰撞何时促进增长、何时打碎天体。这些细节提醒学生：一个有用模型可以已经抓住主线，同时仍有需要继续研究的机制。

地球随后经历熔融、分异、撞击和长期地质活动。铁质物质下沉形成核心，岩石循环又不断重置或改写部分记录。某块地球岩石的结晶年龄，通常回答的是“这块岩石的某个系统什么时候形成或封闭”，不能自动成为地球整体的年龄。¹²

陨石提供了一种替代研究对象：某些样本保存早期太阳系信息，而且不同矿物的铀铅比例不同。研究者不能回到地球形成现场，却可以用现存物质中、由物理规律约束的记录检验历史模型。

课堂展开 选择低铀样本是在解决什么问题

假设测得某个样品中的 \(^{206}\mathrm{Pb}\)。它可以有两种历史来源：样品形成时已经存在的铅，以及后来由铀衰变产生的铅。

如果不区分二者，把所有铅都算成衰变产物，年龄就可能被高估。Patterson 需要一个尽可能保留初始铅比例的材料。

Canyon Diablo 的 troilite，陨硫铁 FeS 是关键材料。它的铀相对于铅很少，因此在所关心的精度下，后来产生的放射成因铅很少。1956 年论文还讨论了测得的低 \(^{238}\mathrm{U}/^{204}\mathrm{Pb}\) 比例为何支持这个判断。“低铀”是经过检验的性质，不能说成凭名字判断它“绝对没有铀”。³

这是一种很好的研究设计：根据化学与物理性质选择样本，让原本难以直接测量的初始条件变得可约束。

五 核衰变怎样成为时钟

铅的原子核有 82 个质子。\(^{204}\mathrm{Pb}\)、\(^{206}\mathrm{Pb}\)、\(^{207}\mathrm{Pb}\) 和 \(^{208}\mathrm{Pb}\) 的中子数不同，属于同一种元素的不同同位素。

这个测年故事主要用到两条衰变链：

\[{}^{238}\mathrm{U}\longrightarrow{}^{206}\mathrm{Pb},\qquad {}^{235}\mathrm{U}\longrightarrow{}^{207}\mathrm{Pb}.\]

箭头省略了一系列中间核素和 α、β 衰变；它不代表铀原子一步就变成铅。\(^{232}\mathrm{Th}\) 还会经另一条链产生 \(^{208}\mathrm{Pb}\)；\(^{204}\mathrm{Pb}\) 不由上述两条铀衰变链产生，因而可以作为参照。¹³

课堂展开 从随机事件推导年龄

单个原子核什么时候衰变不能确定，但大量相同母核可以用稳定的衰变常数 \(\lambda\) 描述：

\[\frac{\mathrm{d}N}{\mathrm{d}t}=-\lambda N, \qquad N(t)=N_0 e^{-\lambda t}, \qquad T_{1/2}=\frac{\ln2}{\lambda}.\]

若体系封闭，且把衰变链中间产物的影响作适当处理，累计的放射成因终端子核数为：

\[D^*=N_0-N=N(e^{\lambda t}-1).\]

所以：

\[t=\frac1\lambda\ln\left(1+\frac{D^*}{N}\right).\]

星号提醒我们：\(D^*\) 是放射成因子核，不是测到的全部铅。这个推导作为课堂模型，要求知道或校正初始子核，并处理后来的迁入、迁出。¹⁴

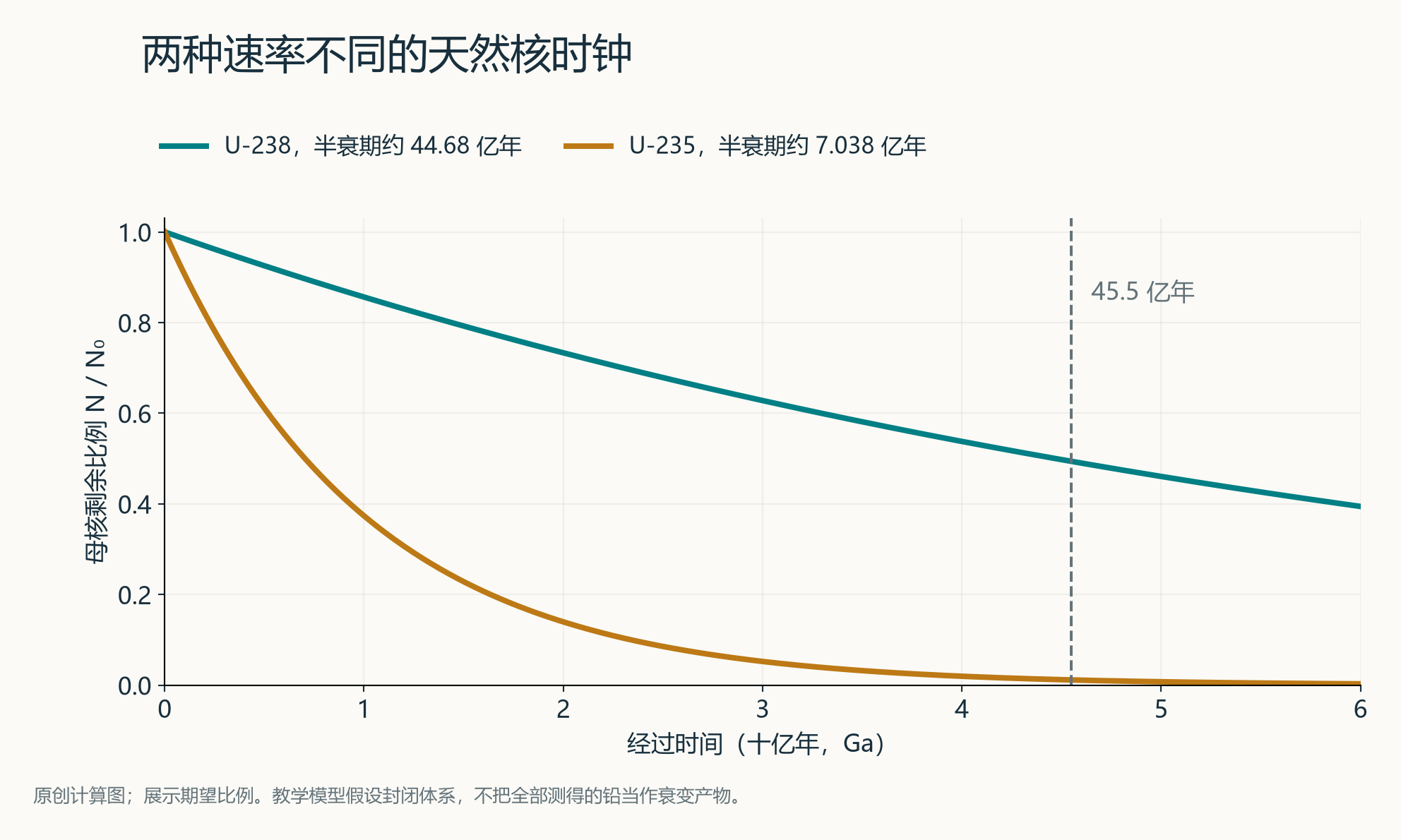

图 3　原创计算图，使用常见的教学近似半衰期：U-238 约 44.68 亿年，U-235 约 7.038 亿年。它展示大量核的期望剩余比例，不是逐个核的确定寿命。正式复算 1956 年结果应使用当时的参数，见下一节。

两种母核的不同衰变速率，使铀铅体系有两只可以相互检验的时钟。对于一块理想、没有初始铅的封闭样本，如果 \(D^*/N=1\)，表示目前的子核数量与剩余母核相等，也就是经过一个半衰期。

为什么不用碳 14 给地球测年？ 碳 14 的半衰期约为 5730 年，适合特定年代范围内的曾经活着的材料。经过数十亿年，原有碳 14 几乎早已衰变完，无法提供这个量级的计时信息。选择核时钟，需要让它的衰变速率与研究时间尺度相匹配。¹⁴

六 怎样测出同位素比例

“铅的化学性质几乎相同，怎么区分几个同位素？”这是质谱仪进入故事的地方。

首先将样品中的铅化学分离，再产生带电的铅离子。离子经电场加速，在磁场中按不同的质荷比 \(m/q\) 偏转。探测器将离子束变成可测的信号；经校准和校正，可以得到同位素比例。

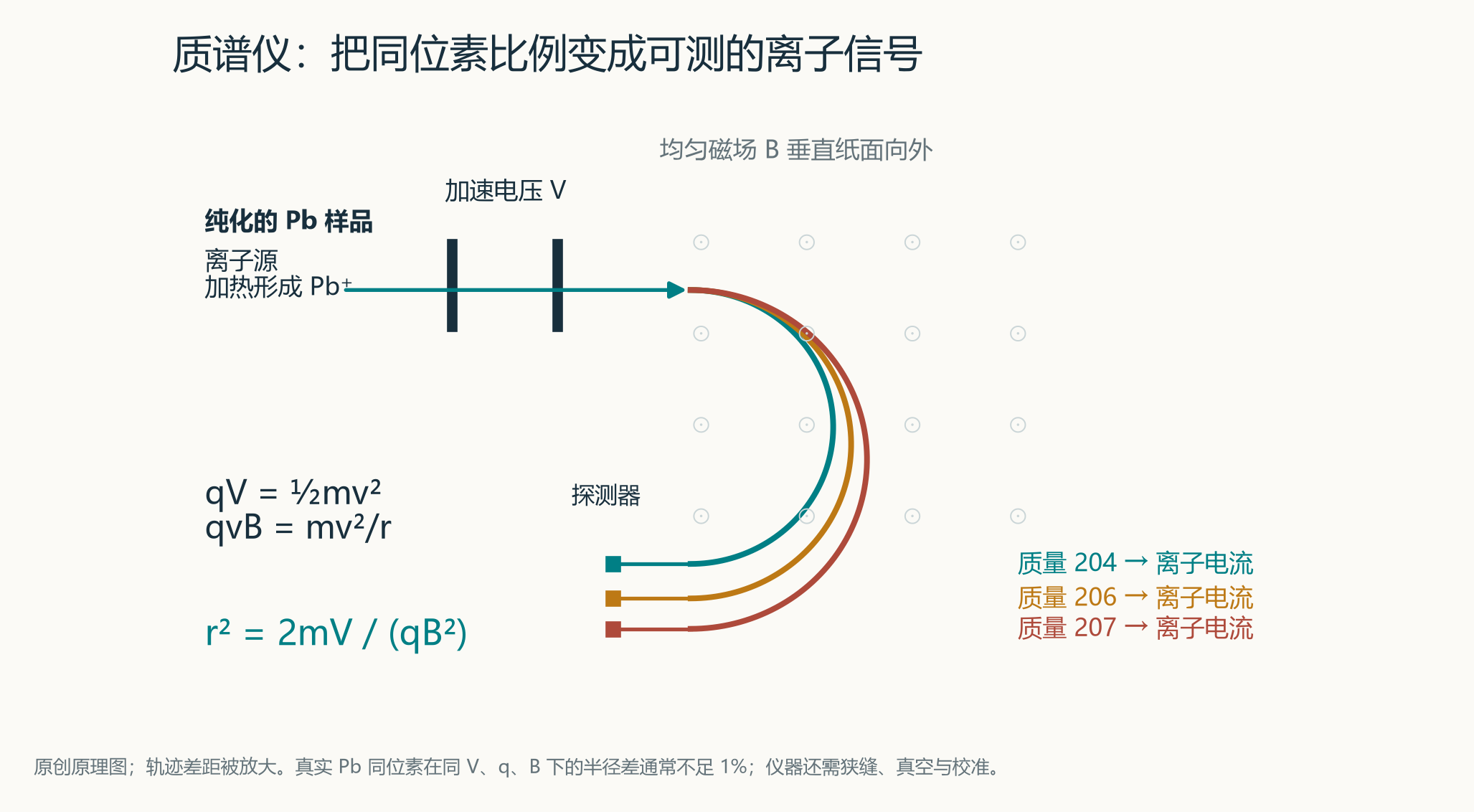

图 4　原创磁扇形质谱原理图。真实装置包含真空系统、狭缝、离子源和信号测量；图中同位素轨迹差异被放大，不能从这张示意图估计真实分辨率。

课堂展开 连接电场 磁场与定量测量

在简化模型里，离子初速可以忽略，经电势差 \(V\) 加速：

\[qV=\frac12 mv^2.\]

如果离子速度与均匀磁场垂直：

\[qvB=\frac{mv^2}{r}, \qquad r=\frac{mv}{qB}.\]

联立可得：

\[r^2=\frac{2mV}{qB^2},\qquad \frac mq=\frac{B^2r^2}{2V}.\]

同样的 \(V\)、\(q\) 和 \(B\) 下，\(r\propto\sqrt m\)。例如：

\[\frac{r_{208}}{r_{204}}=\sqrt{\frac{208}{204}}\approx1.0098.\]

半径只差约 0.98%。仪器必须能区分很接近的离子束，而且微小信号必须超过背景。这说明仪器分辨率、信号强度、污染控制是相互联系的问题。

也要纠正一个过于形象的说法：当年的质谱分析不能简单描绘成“逐个数到样品里的每一个铅原子”。测量通常涉及离子电流等信号；把信号比值变成可信的同位素比值，还要考虑离子化效率、质量分馏、背景和仪器响应。现代实验室也会用标准物质反复检查数据质量。¹⁵

质谱仪能分辨同位素，不会自动判定污染的铅来自哪里。 污染铅形成相同的离子，也会被仪器精确测到。仪器精确与样品真实是两个相连、却不能互相替代的要求。

七 为什么他必须改变实验室

当 Patterson 尝试分析极少的铅时，测量受到污染困扰。他逐步改进实验场所、试剂和器皿处理，让分析过程带入的铅下降。他在 Caltech 建立的低本底分析条件，是后来痕量地球化学发展的重要基础。⁸

这段故事适合在讲述中放慢。学生常常把“实验失败”理解成一次操作错误；这里却可能是整个实验条件不适合要测量的量级。换一台更精密的仪器，可能只是更精确地测量来自试剂的铅。

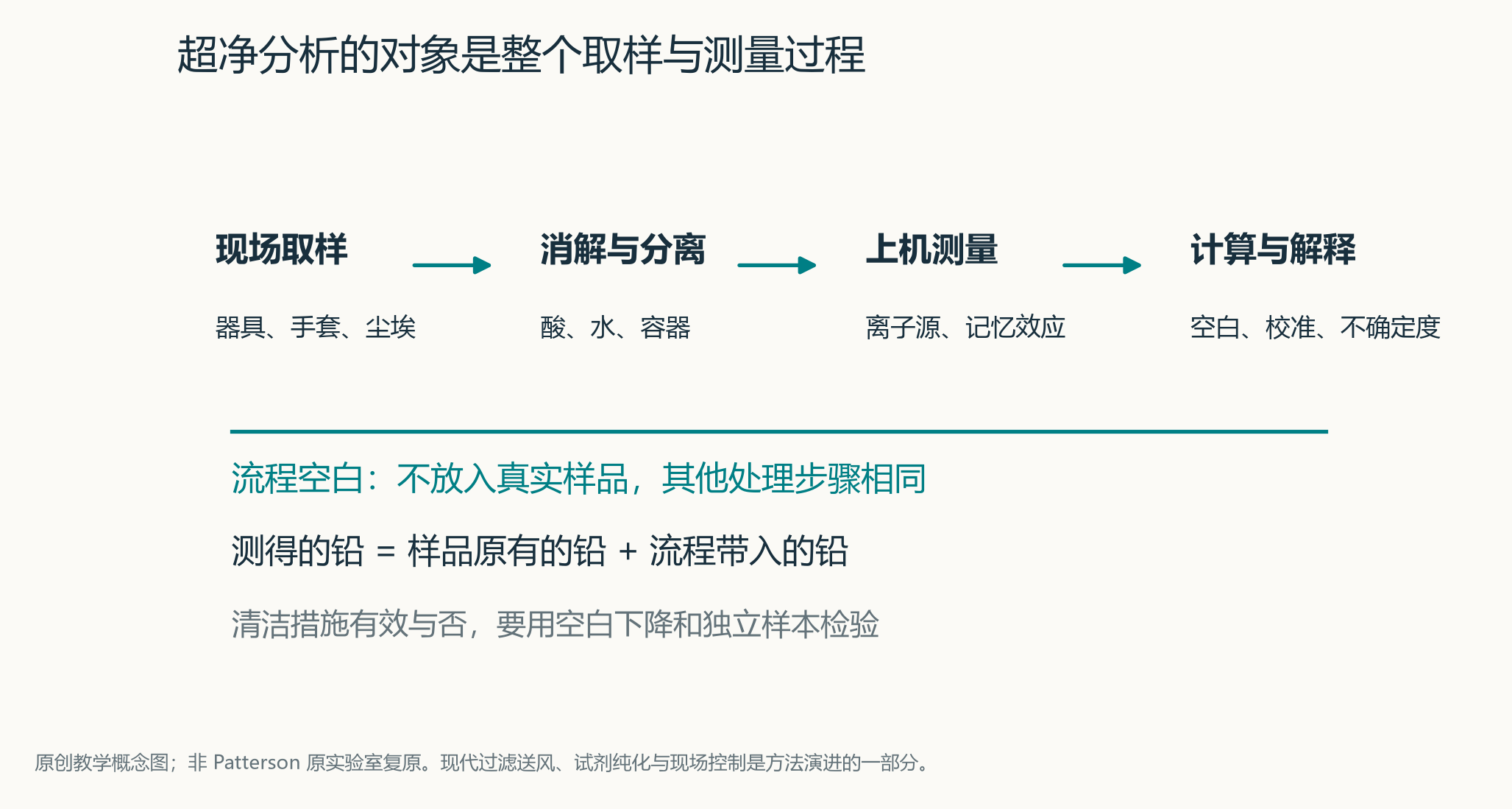

图 5　原创教学示意，展示现代超净分析需要控制的整条链。它不是 1950 年代实验室布局的复原图。

课堂展开 空白样与污染定位

流程空白 procedural blank 是不放入真实样品，却执行相同处理步骤的分析。它用于估计试剂、容器、操作和仪器共同带入的背景。

如果把测得的铅量记为 \(M\)，样品原有铅量为 \(S\)，流程带入的铅为 \(B\)，最简单的模型是：

\[M=S+B,\qquad \hat S=M-\hat B.\]

这不是把一个随便测到的“零点”一减就可以结束。空白要与实际样品经历尽可能相同的过程，还要了解空白的变化。

下面是根据现代方法原则编排的课堂研究设计，不声称逐项复原了 Patterson 某次实验记录：

这里的控制变量是试剂体积、样品处理步骤和容器等；改变的条件可以是洁净方法；结果变量是空白量、同位素比例及不确定度。不能只比较一份干净样和一份普通样，然后把所有差别都归给空气。

现代超净实验室常用过滤空气、合理的气流与压差、严格清洗和高纯试剂。但讲“超净间的产生”时需要精确：Patterson 开拓了超净痕量铅分析；现代层流洁净室的关键发展还包括 Sandia 的 Willis Whitfield 在 1962 年介绍的设计。不同领域的洁净技术逐步汇合，不能把所有 clean room 都归于一个人的单次发明。¹⁶

课堂展开 精密读数为什么仍可能有巨大不确定度

假设以下都是模拟教学数据，单位为 ng：

\[M=0.015\pm0.001,\qquad B=0.010\pm0.001.\]

假设给出的 \(\pm\) 是标准不确定度，而且两项独立：

\[S=0.005\ \mathrm{ng},\qquad u_S=\sqrt{u_M^2+u_B^2}\approx0.0014\ \mathrm{ng}.\]

样品净信号的相对不确定度约为 28%。原始总读数看起来只变化约 7%，扣除空白以后却不能假装还保有同样的相对精度。

若空白偏差对所有测量共同存在，把同一样品反复测几十次，也无法用 \(1/\sqrt n\) 消除这个共同偏差。重复测量主要减少某些随机变化；降低空白、改善校准和独立检验，才可能解决共同误差。

还应提醒学生：误差传播公式依赖独立性。如果 \(M\) 和 \(B\) 有协方差，须写为：

\[u_S^2=u_M^2+u_B^2-2\operatorname{Cov}(M,B).\]

把“很稳定”误认为“很准确”，正是这段研究史最适合纠正的直觉。

八 五块陨石怎样构成一个可以检验的论证

当污染降低到可控制的水平后，Patterson 不只需要宣布一个数字，还需要说明为什么这个数字值得相信。

课堂展开 Pb Pb 等时线的研究设计

定义两个现在测得的同位素比值：

\[x=\frac{^{206}\mathrm{Pb}}{^{204}\mathrm{Pb}}, \qquad y=\frac{^{207}\mathrm{Pb}}{^{204}\mathrm{Pb}}.\]

如果一组样本具有共同年龄 \(t\)、共同初始铅同位素组成，并在形成以后保持封闭，则各样本中的不同铀铅比例，会让它们沿同一条关系演化。设每个样本现在的 \(^{238}\mathrm{U}/^{204}\mathrm{Pb}\) 为 \(\mu_i\)，共同初始比值为 \(x_0,y_0\)，现在的铀同位素比值为 \(R_U=^{238}\mathrm{U}/^{235}\mathrm{U}\)：

\[x_i=x_0+\mu_i(e^{\lambda_{238}t}-1),\]

\[y_i=y_0+\frac{\mu_i}{R_U}(e^{\lambda_{235}t}-1).\]

消去每个样本不同的 \(\mu_i\)，得到：

\[y_i=y_0+m(t)(x_i-x_0),\]

\[m(t)=\frac1{R_U} \frac{e^{\lambda_{235}t}-1}{e^{\lambda_{238}t}-1}.\]

于是：测量不同样本的铅同位素比值，检验是否接近一条直线，再由斜率约束年龄。 共同初始铅并不需要假定为零；低铀材料还能帮助识别初始组成。以上是为了理解方法而写的简化推导。³

先写下可检验的前提，再看数据，比看见直线以后才编一个年龄解释更严谨：

下面是 1956 年论文 Table 1 的数据；比值无量纲。³

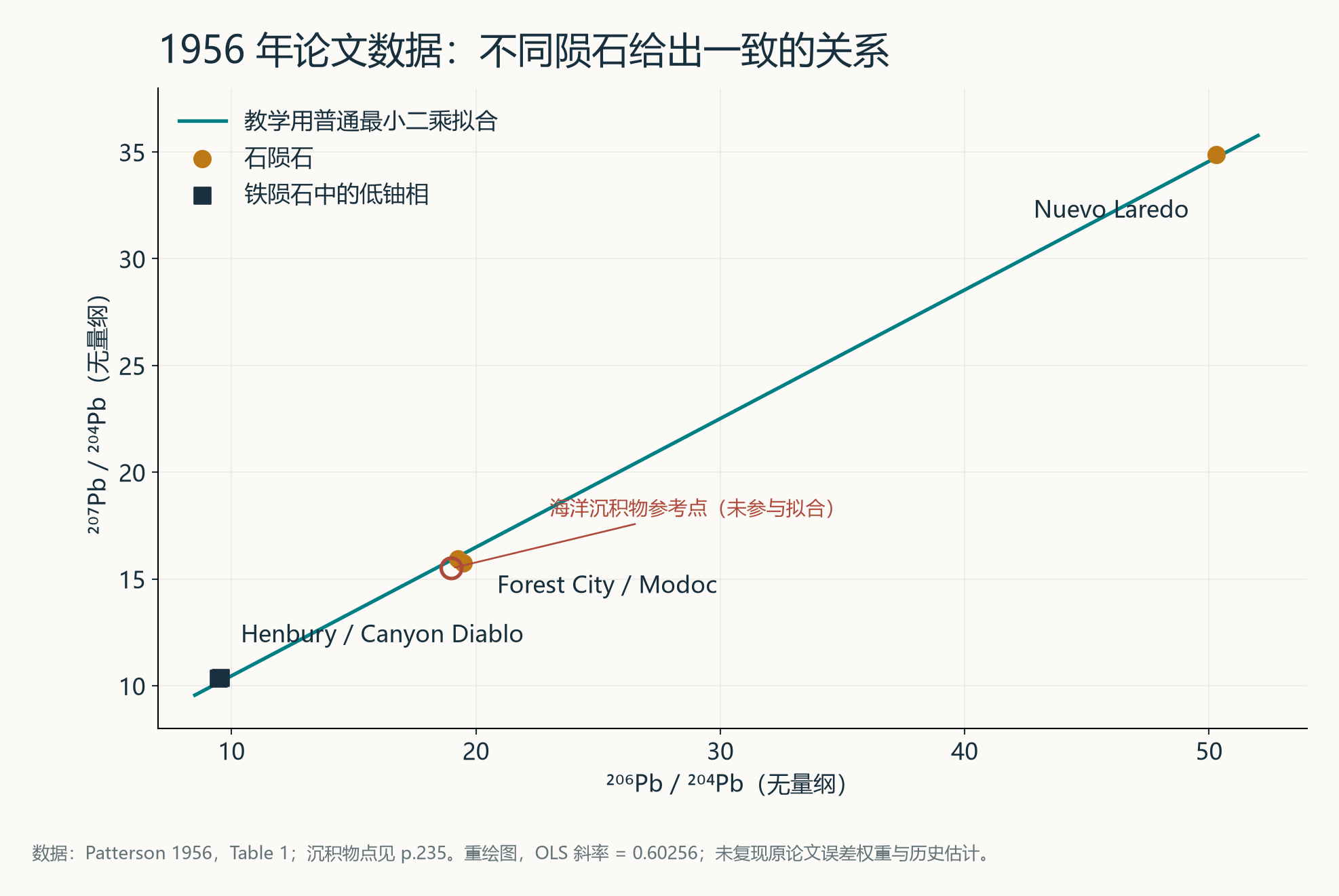

图 6　用论文表中数据原创重绘。圆点与方点表示不同类别；红色空心点是论文 p.235 讨论的海洋沉积物铅参考值 \(x=19.0,y=15.5\)，未加入五陨石拟合。直线是课堂用普通最小二乘拟合，不是原论文带完整误差处理的重现。

为什么 Nuevo Laredo 很有价值？其他两块石陨石的比值与某些地球铅比较接近，容易使人担心测到的是否主要是地球污染。Nuevo Laredo 把研究推进到更大的同位素跨度，使同一个关系经受更强的检验。大跨度也有助于约束斜率；但一个高杠杆点因此更需要确认没有异常。

这里还有三点适合更深入的学生。

首先，\(x\)、\(y\) 都含 \(^{204}\mathrm{Pb}\)，两轴的误差可能相关；两轴本身都有测量不确定度。普通最小二乘通常把横轴当作已知、只拟合纵轴误差，因而只是教学入口。正式估计应处理两轴不确定度、协方差以及核数据的不确定度。

其次，一条很漂亮的直线不自动证明所有前提成立。两种来源的铅混合，也可能在这种比值图中产生直线。Patterson 的论证还包括样本地球化学性质、低铀材料、不同测年信息与地球铅的关系。原论文明确讨论了假设并非唯一、哪些替代解释不太可能。³

最后，陨石的共同年龄只是通往地球年龄的一步。论文继续考察地球的铅同位素演化，用海洋沉积物等信息检验地球是否与这个框架相容。地球年龄的推断是模型与多种证据的联系，不能讲成“陨石恰好落在地球上，所以两者年龄相同”。

论文报告的不确定度约占年龄的 \(0.07/4.55\approx1.5\%\)。它包含铅数据和衰变常数等贡献；本文不将历史论文的 \(\pm0.07\) 擅自重新标为现代的 68% 或 95% 置信区间。

九 从实验室污染走向环境污染

地球年龄问题得到重要解决以后，Patterson 的技术能用于更多普通岩石、沉积物与水样。原本太少、难以可靠分析的铅，现在变成了可以追踪的地球化学信息。

他与 Tsaihwa J. Chow 等人研究海洋沉积物中的铅同位素。1962 年的工作试图解释不同海盆的铅来自哪里，以及它们怎样进入沉积物。分析铅的流入与移除，也把人为输入带入了地球化学问题。¹⁷

于是，新的研究问题逐步成形：如果现代环境中含有大量工业铅，怎样获得一个可信的自然背景？如果污染能够从大陆传播，离工厂和公路很远的海洋与冰雪是否也留下记录？

这一步不能省略。 在实验室到处发现铅，首先说明分析条件有污染。要进一步说整个环境被工业活动改变，必须收集环境证据，还必须排除环境样本在采集过程中被污染。

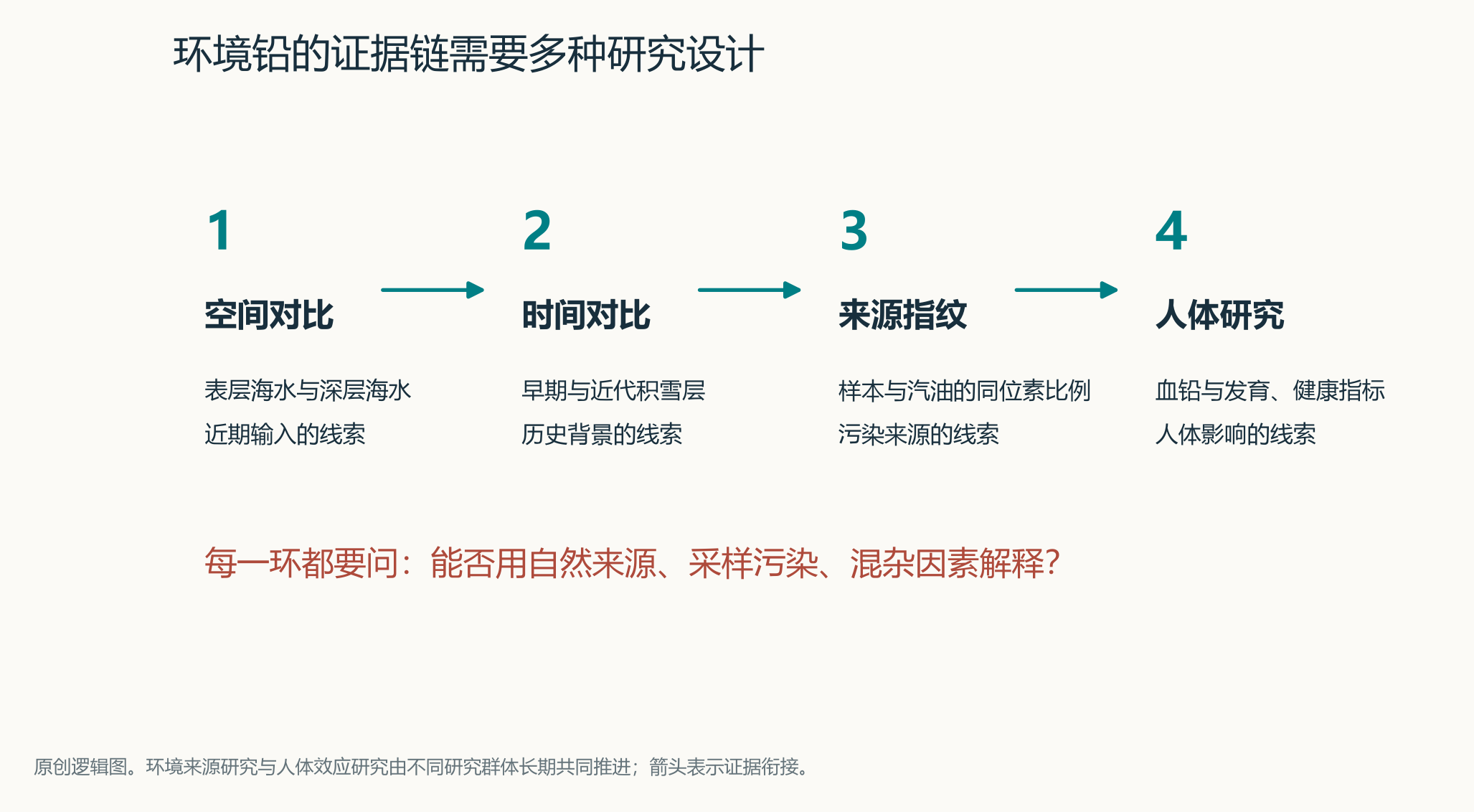

图 7　原创证据结构图。空间分布、历史记录、来源指纹与人体影响提供不同的信息。人体健康证据由毒理学、流行病学等研究群体共同建立，不能全部归于 Patterson 的环境测量。

课堂展开 海水深度对比怎样成为研究设计

Patterson 与 Mitsunobu Tatsumoto 的早期海水研究发现，某些深层海水中的铅比表层少。对比不同深度，是一种观察性设计：表层与大气和近期输入接触较多，一些深层水与近期表面输入联系较弱。表层富集与近期人为输入的解释相容。¹⁸

但“海越深越干净”不能成为无条件规律。海水输运、颗粒吸附、沉降与自然来源都可能影响浓度；深层水的年龄也不能直接等同于深度。我们要让学生问：不同机制对铅浓度、同位素组成和其他元素分别有什么预测？

这张表是教学上对假说检验的整理。真实系统可能同时包含多种来源，研究者需要估计各自贡献。

课堂展开 同位素为什么可以成为来源指纹

不同铅矿在形成与演化中经历了不同铀铅历史，所以铅同位素比例可能不同。工业所用铅继承矿石的部分同位素特征。将空气、雪、海水和汽油中的铅比例进行比较，可以检验来源联系。

研究还把他带到远离城市的山上。1962—1963 年冬季，Patterson 与 Tatsumoto 在加州 Lassen 山地采集积雪。Caltech 对这段工作的介绍记载，积雪中的铅同位素特征与洛杉矶空气、所测汽油相符，并区别于某些早期沉积物。距离城市很远，并没有自动提供未受影响的背景。这比“附近汽车很多，所以一定来自汽车”更接近能够受检验的来源论证。¹⁹

指纹也有分辨能力的限制。 两种来源可以相近，同一类汽油在不同时间与地区也可能使用不同来源的铅。多个来源混合以后，只测一项比值通常不能唯一求出所有份额。可用多种比值、浓度、历史记录和示踪元素共同约束。

若用 \(f\) 表示混合样中 \(^{204}\mathrm{Pb}\) 来自来源 A 的比例，而 \(R_A,R_B\) 为两个来源同一个 Pb/204Pb 比值，则：

\[R_{\mathrm{mix}}=fR_A+(1-f)R_B.\]

这里的 \(f\) 是参照同位素的贡献比例，不能在未处理同位素丰度差异时直接称为总体铅质量百分比。这个简单模型也解释了为什么混合可能产生直线。

十 怎样知道过去的自然环境是什么样

“现代人的血液里通常都有铅”，可以是一项统计事实；它没有回答这种状态是不是人类的自然状态，更没有回答它是否安全。

1965 年，Patterson 在《Contaminated and Natural Lead Environments of Man》中，挑战用现代受污染环境代表自然背景的做法。他把环境输入、食物与人体负荷联系起来，主张重新审视工业铅暴露。²⁰

可以在黑板上写三个不同问题：

1. 常见 common 或 normal： 今天这个人群经常测到多少铅？
2. 自然 natural： 大规模工业铅活动之前，背景大约是多少？
3. 安全 safe： 某种暴露在什么条件下会导致什么健康影响？

三者需要不同证据。一个人群的平均值，可以描述常见状态，不能直接定义安全；自然背景也不能单独代替健康效应研究。

课堂展开 冰雪记录的价值与局限

积雪会捕获大气带来的尘埃与气溶胶。层层堆积的雪和冰，在条件适合时可以保存不同年代的沉降记录。Murozumi、Chow 和 Patterson 于 1969 年发表了格陵兰与南极雪层中铅、尘埃和海盐的研究，帮助追踪工业活动以前与以后的变化。²¹

把冰雪层当作历史样本，研究设计的优点是：它提供了现代城市之外、也跨越工业活动前后的比较对象。研究者不必假定当前远离城市的样本就完全没有污染。

但冰雪也不是一本不用校验的年鉴。需要确定层位年代、检验融化与迁移、考虑沉降与降雪量的变化，并控制钻取、切割、运输和处理引入的铅。在极低浓度下，外层污染尤其容易主导结果。

研究更深层或更早年代的样本时，同样的分析空白占比可能更大。如果空白没有得到充分控制，早期背景会被抬高，现代污染与过去的差别反而会被压低。

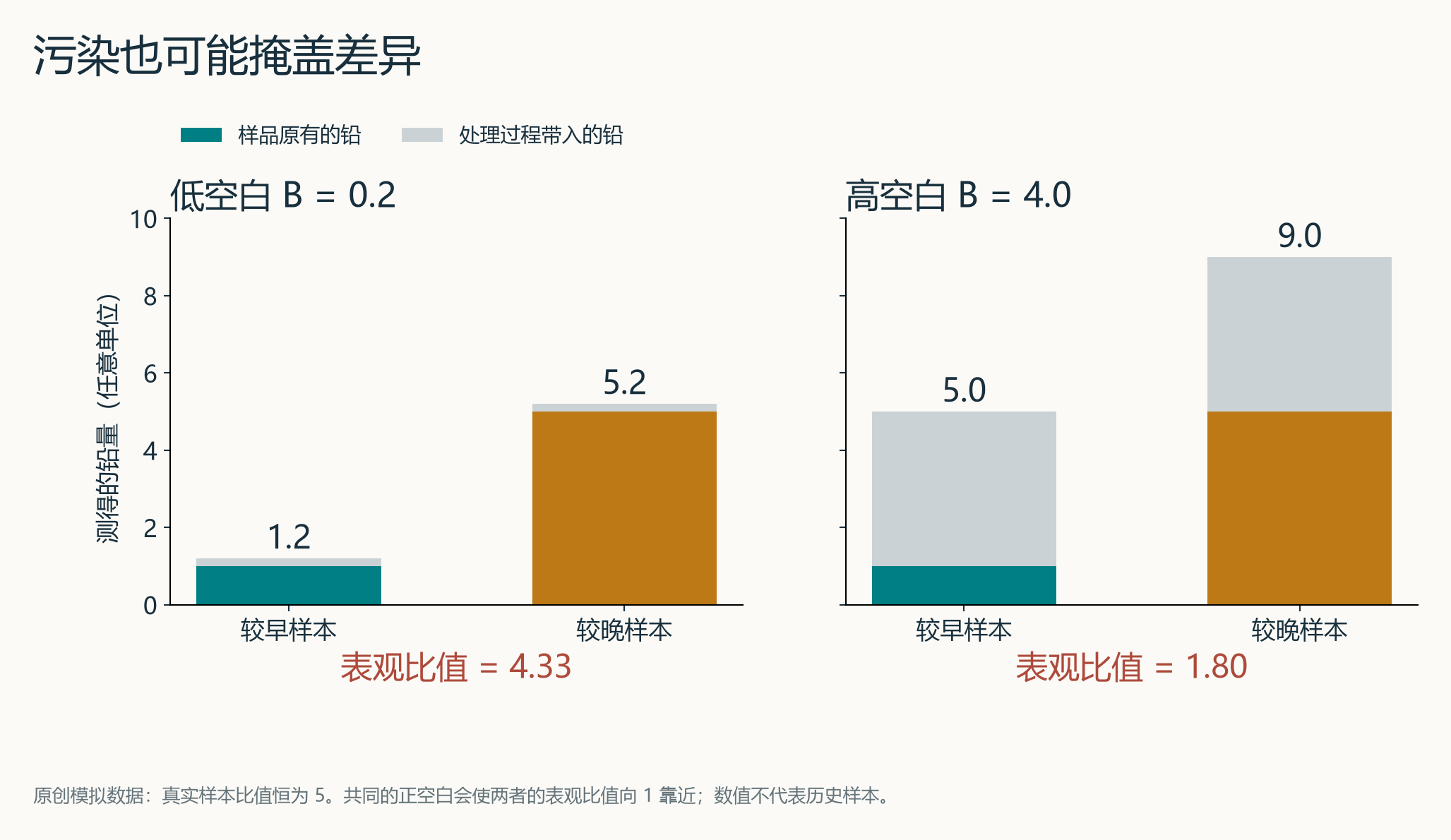

图 8　原创模拟，不是冰芯实测数据。早晚样本真实铅量分别为 1 和 5。共同空白为 0.2 时，表观比值为 \(5.2/1.2\approx4.33\)；共同空白为 4 时，表观比值只剩 \(9/5=1.80\)。污染不仅会制造“铅很多”，也会掩盖真实的历史差异。

课堂展开 古代骨骼为什么也会遇到污染问题

古代人体遗存可以帮助比较历史暴露，但埋藏以后，骨骼可能从土壤和水吸收铅。直接测整块古骨，再把全部铅称为生前人体负荷，可能产生严重偏差。

Patterson 在口述史中专门谈到这个问题。课堂可以据此提出：要区分生前吸收与死后进入的铅，需考虑骨骼表层与内部、埋藏介质，以及其他相关元素。这类设计的要点是给样本建立一段可信的历史；样本“古老”本身不保证测量代表古代。⁸

这里与核测年的方法联系已经很清楚：岩石会有后来的热事件，骨骼会有后来的化学交换，冰雪会有采样与层位问题。研究历史，需要识别记录怎样保存、怎样被改写。

课堂展开 一个来自食物研究的延伸案例

1980 年，Dorothy M. Settle 与 Patterson 发表关于长鳍金枪鱼中铅的研究，讨论食品污染和分析误差。这个后续方向把超净分析带到食物暴露的问题中。²²

可以让学生设计“新鲜鱼肉与罐装鱼肉是否不同”的研究：如果前处理把新鲜样污染得很高，两种样本的实际差别可能被掩盖。为了定位问题，可以把干净实验室处理的同一份样本送到另一实验室分析，再与各自独立处理的样本比较。这把取样、前处理和仪器分析三个环节分开，属于非常有价值的交叉设计。

十一 铅为什么影响人体

到这里必须区分两种论证：环境研究证明暴露与来源；健康研究检验这些暴露造成什么影响。

Patterson 没有通过给儿童喂铅来证明危害。 人体证据来自职业暴露研究、观察性人群研究、临床资料，以及支持作用机制的实验。儿童的低剂量暴露尤其重要，因为发育中的神经系统不能只用成人明显中毒的标准来评价。

课堂展开 化学性质怎样干扰生命过程

铅的危害主要是化学毒性。本故事测年的终端铅同位素是稳定同位素；不能说成“汽油中的放射性铅用辐射伤害大脑”。

铅离子可以干扰本由钙离子等参与的生物过程。例如，钙信号在神经传递与细胞调节中十分重要，铅在某些结合位点能够替代或扰乱钙的作用。1983 年关于钙调蛋白的实验，是研究这种机制的一个具体例子。²³

铅也会影响酶和血红素合成等过程。结合机制实验时应说清：一种蛋白在实验条件下的变化，不直接等于“某个血铅值会让所有儿童失去同样的能力”；健康结论需要多层证据。²⁴

WHO 的资料指出，铅会分布到脑、肝、肾和骨骼，在骨与牙中积累；儿童更易受到神经发育损害，暴露还涉及成年人和孕期健康。吸入颗粒与摄入受污染的尘土、食物、水都是途径。汽油铅先进入空气，再沉降到土壤或尘埃，因此暴露不能只理解为“直接吸汽车尾气”。²⁵

课堂展开 怎样研究低剂量暴露与儿童发育

Lanphear 等人在 2005 年汇总了多个儿童纵向队列，研究低水平环境铅暴露与智力表现的关系。设计上用已有暴露数据，并考虑母亲智力、家庭环境和其他因素；研究结果支持较低暴露水平也值得关注。²⁶

对学生而言，研究设计比背一个效应数字更重要：

观察性研究不能靠“存在关联”一句话消除所有替代解释；它也不会因为无法开展有害的随机暴露实验就毫无价值。多种独立研究可以逐步约束因果解释。

截至本次核对，WHO 仍表述为没有已知的安全血铅浓度。这表示研究没有建立一个可以保证不发生有害影响的阈值，不表示任意剂量都造成同等损害，也不表示能从单个读数确定一个孩子的未来。²⁵

美国 CDC 当前使用的儿童血铅参考值 3.5 µg/dL，用于识别比大多数儿童更高的暴露并安排后续行动。它来自人群分布，不是毒性阈值，低于它也不等于已证明无害。教学中要把参考值、干预标准和健康阈值分清。²⁷

十二 当测量结果进入政治与经济体系

Patterson 的争论对象之一是 Robert A. Kehoe。Kehoe 代表的一种判断方式，倾向于用现代人群中常见的铅负荷作为背景，并强调没有明确证据显示一般暴露造成明显中毒。Patterson 则追问：这个所谓背景是否已经被工业活动大幅改变？⁶

教师可以在这里复述双方各自需要回答的问题，避免把争论写成只靠性格决定胜负。

“现在的人都差不多这样”是一种分布描述；“这是自然形成的状态”是来源判断；“这样没有损害”又是健康判断。从前一个推到后两个，中间缺少证据。

但是，把这套区分提出以后，社会也不会自动改变。汽油的生产设施、汽车技术、销售网络、已有投资和行政标准已经围绕含铅燃料运转。减少使用需要替代方案、成本安排、执行能力和法律授权。科学研究提供了事实约束，公共制度还要决定怎样行动。

课堂展开 科学证据为何可能被延迟接受

这里可以用几个具体机制分析，而不只讨论“科学家好，企业坏”：

• 研究议题： 资助者是否更愿意测明显中毒，还是也支持自然背景与儿童发育研究？
• 比较对象： 若只比较两个都受到污染的现代群体，研究可能低估总体问题。
• 专业权威： 毒理学的既有判断与新的地球化学背景测量，采用的证据与问题不同。
• 利益冲突： 依赖产品销售收益的组织参与评价产品风险，需要透明资助和独立复核。
• 政策中的证明要求： 是必须先证明已造成不可逆伤害才行动，还是足够的风险证据可以支持预防？

上述条目是制度分析，不是对每一项争论动机的直接史料证明。由谁出资，并不能单独判定数据真假；数据、研究设计、公开程度和复核能力仍然必须检查。 同时，资助与委员会组成确实会影响哪些问题被研究、哪些证据获得发言机会。

Patterson 把研究带入公共领域，参与听证和公共沟通。他在 1966 年向美国参议院相关委员会陈述了自然与现代常见铅负荷的区别；1971 年的 NRC 铅报告委员会没有纳入他，后来他参加了新的研究小组。1980 年《Lead in the Human Environment》报告中，他的少数意见主张更积极地减少工业铅。⁷²⁸

这里既有冲突，也有支持。Patterson 的口述史谈到同事的保护、公共资助，以及来自不同国家的研究者如何到他的实验室学习方法。清洁取样与分析技术的传播，使独立研究和复核逐渐成为可能。⁸

课堂展开 他的人文精神体现在哪里

可以把讨论落在行动上：

第一，对看不见的受影响者负责。 把儿童、工人和不直接购买这项产品的人纳入评价，技术进步的收益与代价才看得完整。

第二，对方法负责。 他的人文关怀没有替代空白测量和样本设计。愿意为一种公共结论承担责任，就更应当把它放到能够被检验的证据上。

第三，跨出自己的专业，同时承认他人的工作。 地球化学家可以对来源和背景提出强有力证据，健康判断仍需要毒理与流行病学；公共改变还需要监管者、法律制度、医务人员和公众参与。

第四，让知识可以继续被使用。 方法的传播、样本和结果的公开、后来研究者的验证，给行动提供了超出个人声望的基础。

这也是一个适合 IB science and society 或 TOK 的问题：科学可以约束“世界是怎样的”，但是否允许一种技术继续销售、怎样分配改造成本、怎样照顾高风险群体，还包含价值判断。价值判断需要事实，事实也不会单独替公众决定全部目标。

十三 改变是怎样发生的

含铅汽油减少与退出，是多年研究、监管和技术变化共同推动的结果。美国 1970 年《Clean Air Act》相关法律框架提供了监管工具；EPA 在 1973 年制定减少汽油铅的措施。过程经历实施安排和诉讼，不能说成 1970 年当天全国汽车已经不用铅。²⁹⁶

汽车催化转化器也参与了这场变化。为控制一氧化碳、碳氢化合物和氮氧化物，车辆越来越依赖催化技术，而铅会损害催化器功能。健康证据、排放法规和车辆技术之间产生了推动无铅燃料的联系。²⁹

1985 年制定的进一步标准，在 1986 年把美国含铅汽油的允许铅含量大幅压低。但大幅削减、实际使用量接近退出、法律上禁止道路车辆使用，不是同一个日期。1996 年 1 月 1 日，美国对道路机动车用汽油的铅禁令生效。²⁹

课堂展开 政策生效以后怎样继续检查

如果排放减少了，应该寻找后续证据：空气中的铅是否下降？人体血铅是否下降？不同年龄、地区和社会群体的改善是否一致？

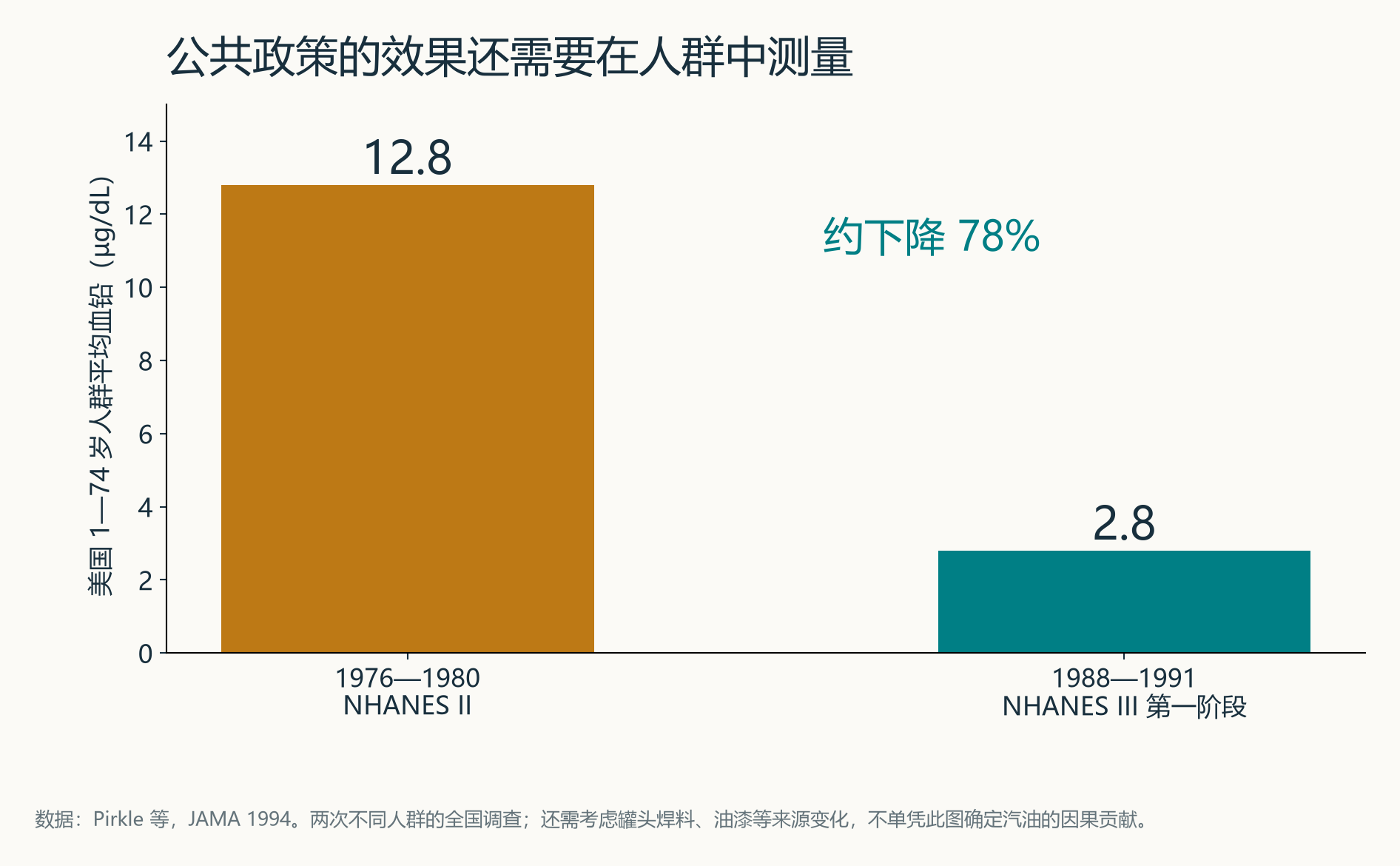

图 9　根据 Pirkle 等 1994 年研究数据重绘。美国 1—74 岁人群的平均血铅，从 1976—1980 年调查中的 12.8 µg/dL，下降到 1988—1991 年调查中的 2.8 µg/dL，约下降 78%。这是两个时期的全国人群调查，不是同一批人的逐年记录，也不是“儿童平均值”。³⁰

减少汽油铅是解释这项下降的重要因素，研究还讨论了食品罐焊料等来源变化。要估计某项政策的单独贡献，不能只对着两根柱子宣布因果：需要结合燃料与排放变化、空气监测、分组数据和其他暴露源。

这给学生展示了科学研究方法的一次完整回环：提出问题，作出解释，收集证据，推动行动，随后还要测量行动有没有产生预期效果。

Patterson 于 1995 年 12 月 5 日去世。他没有见到全球道路交通含铅汽油的最终退出。2021 年 7 月，阿尔及利亚最后的含铅汽油库存退出零售；UNEP 于 8 月宣布道路交通含铅汽油时代结束。这是各国政府、产业、公众与国际合作长期参与的结果。⁷³¹

这不等于地球从此没有铅污染。既往排放会留在土壤与尘埃中，油漆、管道、采矿和电池回收等也涉及铅；部分活塞发动机航空燃料仍有含铅问题。**道路汽油退出与所有用途彻底退出应当分开讲。**²⁵³²

十四 课堂可以怎样把整个故事连起来

三课时安排

如果只有一课时，可以保留开头陨石、流程空白、五点图、自然与常见的区别、汽油动机和血铅变化，把推导留作延伸阅读。

互动页面的四个课堂停顿

Patterson 课堂互动 是独立 HTML，用系统浏览器打开即可离线使用，不需要安装 Obsidian 插件。笔记中的静态图可以直接投影；互动演示另在浏览器中操作。

1. 衰变时钟： 改变时间，看两种铀的剩余比例。先让学生预测，再动滑块。
2. 质谱轨迹： 改变 \(V\)、\(B\)，比较三个 Pb⁺ 同位素的半径；区分真实间距与放大显示。
3. 空白与差异： 改变共同空白，看固定的真实差异怎样被掩盖。
4. 陨石证据： 勾选真实数据点、改变一个样本的模拟污染，看斜率和教学年龄怎样改变。

页面把论文结果、真实表格、课堂拟合、模拟污染分别标明。复算的结果不是对原研究置信区间的重建，也不是凭页面拟合宣称更新了地球年龄。

六个可以暂停讲述的问题

一个围绕 research design 的课堂任务

给学生一个研究问题：某城市道路周围的铅，主要来自近期特定来源，还是来自历史沉积与自然背景？

学生需要写一页研究方案，包含：具体可检验的假说；样本选择与重复；现场与流程空白；铅浓度及同位素比例；可比较的自然或历史背景；混杂因素；哪些结果支持、哪些结果会削弱自己的解释。讨论方案即可，不需要在校园里采集或处理含铅材料。

评价重点是预测与测量是否匹配，对照能否排除替代解释，不确定度是否进入结论。样本越多并不自动比更合适的样本更好，仪器越贵也不能替代良好的设计。

一个科学与社会的模拟听证

学生分别代表研究者、公共卫生部门、产业、受影响家庭和政策制定者。给每组相同的事实材料：抗爆技术的收益、已知暴露途径、环境证据、人体研究及其限制、替代方案与改造成本。

每组发言必须区分三类句子：测到了什么；从证据推断什么；希望社会怎样行动。 产业需要提交风险评价和替代方案，监管者需要说明行动条件，研究者需要交代不确定度。把人文精神放进具体制度问题，讨论会比只评选故事里的英雄更有内容。

十五 使用 Cosmos 时教师需要补上的内容

观看 The Clean Room 时，可以按片段内容暂停；不同平台剪辑与片头长度不同，这里不提供未经逐帧核对的分钟位置。

本文没有复制纪录片的对白、截图或完整脚本。若课堂播放片段，可从合法获取的版本选择。历史人物照片与动画中的表情、动作，也不应用来替代关于其研究行为的史料证据。

关键时间线

课堂结尾可以回到最初的陨石：同一种元素，在陨石中保存了太阳系的时间信息，也在冰雪、海水和人体中留下工业活动的痕迹。读懂它们，都需要识别来源、建立可信的比较、控制污染、说明推理的前提。

Patterson 的故事让学生看到，认真处理一个看似狭窄的测量问题，可以改变我们对整个社会生活条件的认识。把发现带给公众，又需要新的合作、研究和制度行动。他所开启的问题不会随着一个年龄数字算出来就结束，也不会随着一种燃料退出就全部解决。

史料与科学资料

以下来源在 2026 年 10 月 4 日核对。历史事实以原论文、口述史及机构记录相互校验；课堂推导、研究设计整理和制度分析由本笔记编写。部分期刊全文需要订阅，因此仅将公开可核查内容用于相应论断，不把文献元数据当作全文证据。
