场成为主角

前置知识： 电流与磁场、电磁感应、波的传播；后文会解释磁通量、位移电流和场的能量。

一、指针为什么只动了一下？

1831 年 8 月 29 日，法拉第在铁环上绕了两组彼此绝缘的线圈。一组接到电池，另一组连接检测电流的仪器。接通电池时，另一组线圈中的指针出现了短暂偏转；保持电路接通，偏转却不持续。切断电流，又能观察到一次变化。

这个现象并不是“两组导线碰到一起，电流漏了过去”。它们之间没有这样的导电连接。电流的改变通过共同的铁环，与另一个回路发生联系。皇家研究院保存的感应环装置，使我们仍能看到这一问题最初被怎样具体地放到实验台上。感应环藏品记录

此前，电流能够产生磁作用已经得到认识。法拉第的研究继续追问磁与电之间的联系，但实验给出的答案比“有磁场就有电流”更精细。磁铁和线圈可以相对运动，线圈中的电流可以接通或切断；不同安排共同指向一个关键：有关的磁作用必须发生变化。

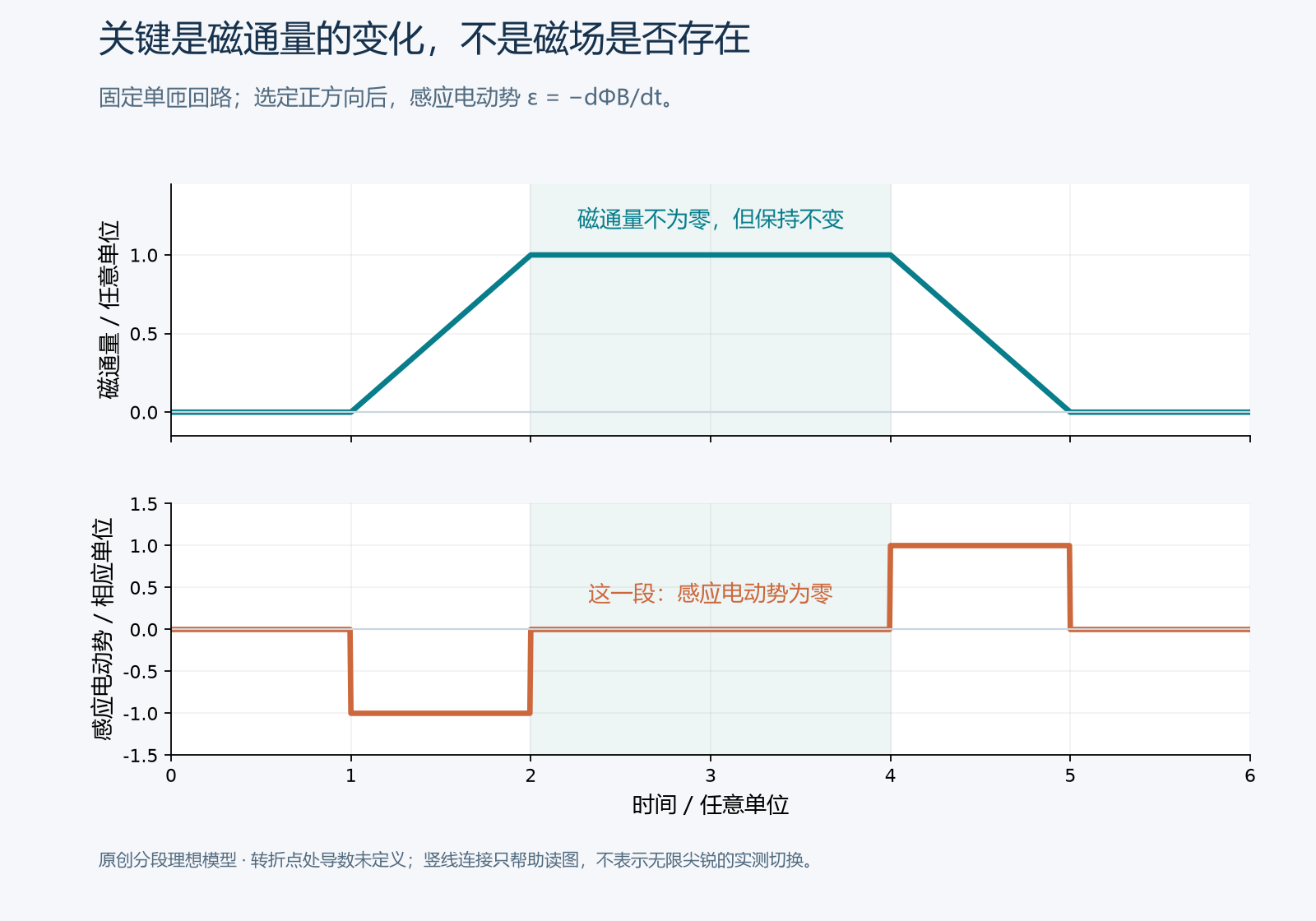

用现代语言，对固定的单匝回路，感应电动势与穿过回路的磁通量变化率相联系：

\[\mathcal E=-\frac{d\Phi_B}{dt}, \qquad \Phi_B=\int_S\mathbf B\cdot d\mathbf A.\]

磁通量同时考虑磁场强弱、面积与方向；负号需要结合回路正方向理解，体现楞次定律所描述的反抗变化的方向关系。这个紧凑写法是后来形成的数学表达，不能当成法拉第在 1831 年实验记录里原样写出的公式。

这里的新东西不只是一个能够制造电流的办法。变化本身开始成为定律的内容，而两个回路之间的空间和材料，也逐渐从实验背景进入解释中心。

二、力线是一幅图，还是空间的物理状态？

磁铁附近的铁屑排列很容易吸引目光。但它们只是受磁作用而排列的物质，不能因此断言空间里真的布满了可见的细绳。力线首先是一种表示方法：沿线的方向描述某处的磁作用方向，在约定下，线的疏密可以帮助表示强弱。

法拉第进一步追问，这些几何关系是否反映了中间空间实际存在的状态。若只把相互作用看成远处两个物体之间直接施加的力，材料为什么会改变作用？一个地方发生变化，邻近部分又如何响应？他对力线的思考试图把这些问题放在同一幅物理图景中。

这种思考也在发展，并非从第一次摆出铁屑时就完成。法拉第 1852 年《论磁力线的物理性质》明确讨论了从描述力线走向考察其物理性质的不同层次。读这类原文有助于看见：可视化并不等于证明，图像可以提出更好的问题，却仍需实验与一致的理论来支持。1852 年论文扫描件

我们今天说某处存在电场或磁场，是给每个位置和时刻赋予可以决定局部作用的物理量。这个定义比画几根线更严格，也保留了法拉第思路中的一个核心：要理解物体怎样相互作用，可以先研究它们周围空间发生了什么。

三、光与磁之间，出现了一座实验的桥

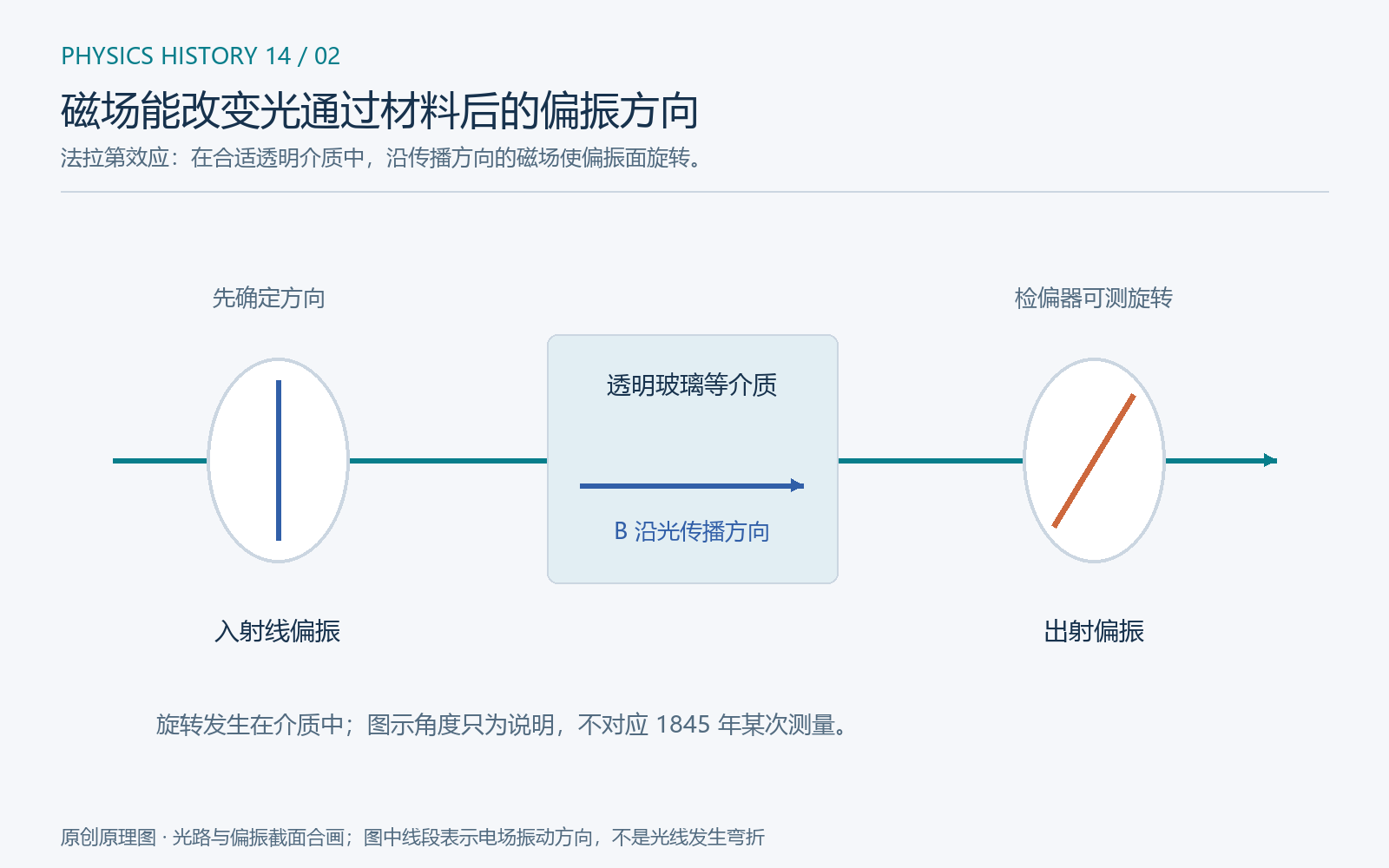

1845 年，法拉第发现，线偏振光通过置于磁场中的合适透明材料时，偏振方向可以旋转。这项磁光实验与后来 1846 年发表的相关工作需要区分日期。皇家研究院的装置记录指出，实验使用了重玻璃等材料。磁光装置藏品记录

今天我们用电磁波的电场振动方向描述线偏振。法拉第时代，偏振是已经可以实验研究的光学性质，而它与电磁作用之间究竟怎样联系，仍需建立理论。磁场竟能改变这种光学性质，说明原本分开的研究领域之间有可测的关联。

不过，这项实验并没有单独证明“光就是电磁波”。它首先展示了磁、物质和光之间的一种联系。要把不同现象统一起来，还需要解释这种联系怎样符合已有定律，并且给出超出已有实验的新结果。

四、麦克斯韦怎样把物理图像变成理论？

麦克斯韦认真研究了法拉第的工作，却并非只替一幅现成图画添上几个符号。他借助流体、弹性与机械运动的类比，探索哪些数学关系能够同时表示电、磁、感应和能量。类比的价值在于揭示结构相同的关系，并不保证被借来的机械零件真的存在于自然界中。

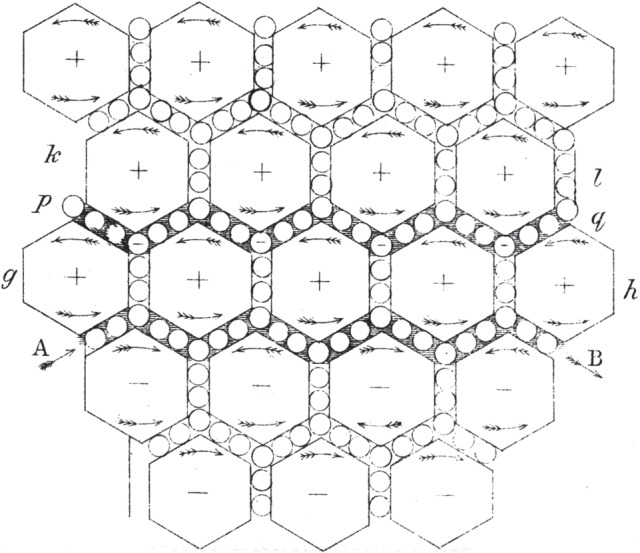

1861—1862 年《论物理力线》系列论文中的模型，对今天的读者甚至有些陌生：空间被设想为充满转动的涡旋，涡旋之间还有起传递作用的细小部分。麦克斯韦用这样的安排探索磁应力、电流以及介质的电位移。原文转录

后来留下来的，并不是所有这些机械细节。麦克斯韦逐渐把重心转向能够独立表述的场与动力学关系。在 1864 年宣读、1865 年发表的《电磁场的动力学理论》中，场本身承担了更明确的角色。1873 年《电磁通论》又把测量、实验和数学理论组织成系统著作。1865 年论文；《电磁通论》序言及版本信息

这不是一条“先有错误幻想，忽然完全摆脱幻想”的简单道路。机械模型帮助提出了有效关系；关系经过整理，可以比最初模型更持久。麦克斯韦此时仍在以太的背景下讨论传播介质，不能因为今天使用他的方程，就把后来对以太的认识也提前放到他身上。

五、电容器间隙里的问题

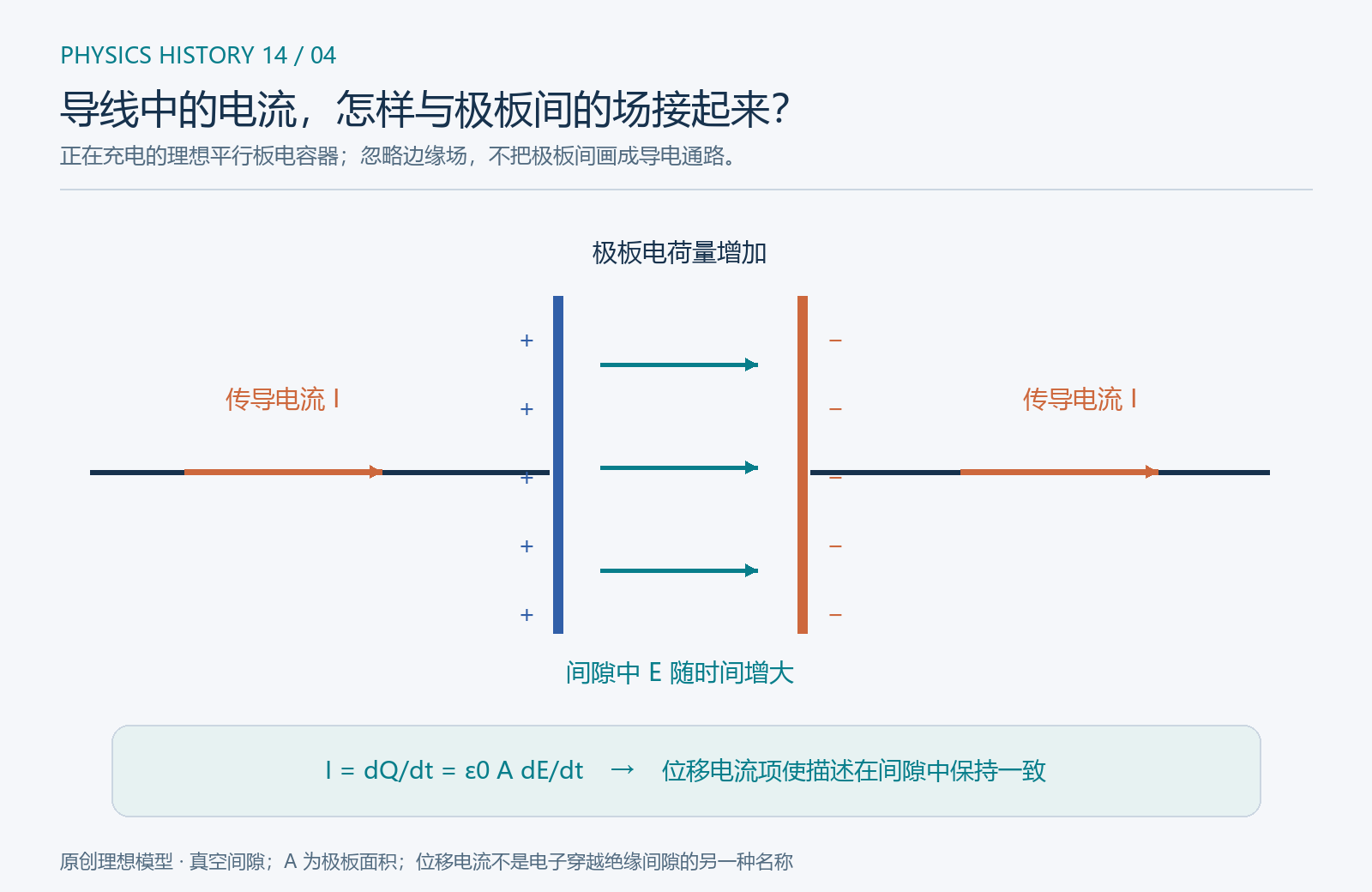

理解理论中的一项关键变化，可以借助一个现代课堂例子。电容器充电时，导线中有电流流入一个极板、流出另一个极板，极板上的电荷量随时间改变。可是两块极板之间若是真空，就没有像金属导线中那样的传导电流。只计算导线中的电流，怎样给整个空间一个一致的磁场描述？

对理想平行板电容器，忽略边缘效应，极板面积为 \(A\)，电场为 \(E=Q/(\varepsilon_0 A)\)，因此

\[I=\frac{dQ}{dt}=\varepsilon_0 A\frac{dE}{dt}.\]

间隙里虽然没有电子从一块极板穿越到另一块极板，却存在随时间变化的电场。麦克斯韦理论把电位移的变化纳入磁场关系，这便是位移电流项的核心。在真空中的现代积分形式为

\[\oint_C\mathbf B\cdot d\mathbf l =\mu_0 I_{\mathrm{cond}} +\mu_0\varepsilon_0\frac{d\Phi_E}{dt}.\]

这里的积分符号可以先读成“沿一条闭合曲线合计磁场的切向作用”。计算右侧时，不论选用哪一个以该曲线为边界的曲面，描述都应当一致；传导电流和电通量变化共同保证这一点，并与电荷守恒相容。

但电容器例子是帮助今天读者理解的重述，不是麦克斯韦发现过程的完整实录。他的原始探索与介质极化、位移和弹性模型密切相关。把历史只写成“发现旧公式漏了一项，于是补上去”，会失去他为什么想到这种联系的物理背景。

六、方程中出现了一个熟悉的速度

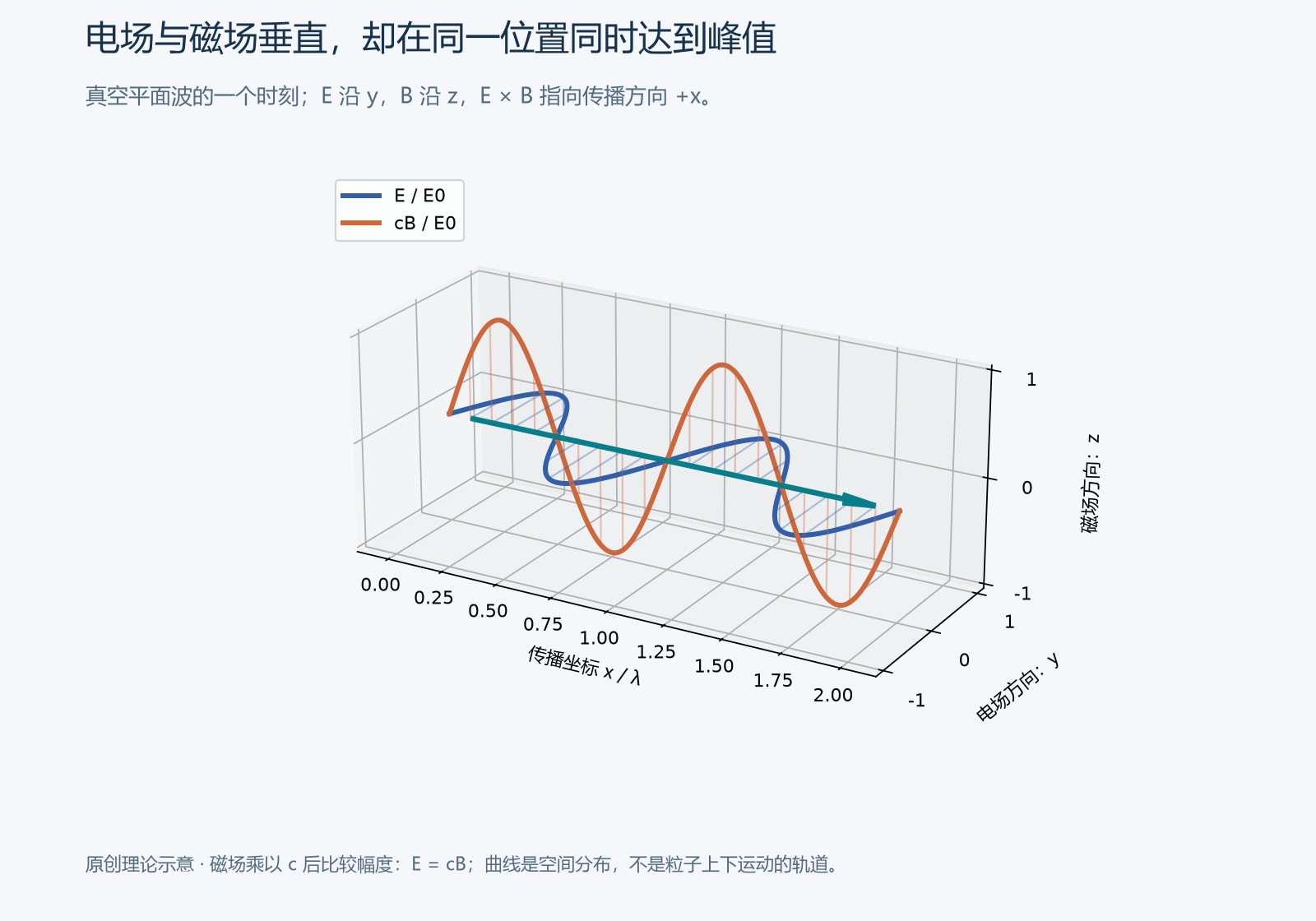

电磁感应说明变化的磁场与旋涡状电场相联系；加入位移电流后，变化的电场也进入磁场的关系。把这些局部关系组合起来，在没有电荷与传导电流的真空区域，可以得到场的波动方程。例如电场满足

\[\nabla^2\mathbf E =\mu_0\varepsilon_0\frac{\partial^2\mathbf E}{\partial t^2}.\]

左侧描述场在空间中怎样变化，右侧描述它随时间怎样变化。与其他波动方程比较，传播速度为

\[c=\frac{1}{\sqrt{\mu_0\varepsilon_0}}.\]

这不是先把光速填进去，再声称算出了光速。在当时的研究中，电磁测量给出的量可以与独立的光学测量比较；所得速度相近，成为把光理解为电磁现象的重要依据。早在 1861—1862 年系列论文中，麦克斯韦就已作出这种联系，1865 年论文继续发展它，不能把这一认识推迟到 1873 年。《论物理力线》Part III；1865 年论文 Part VI

“电生磁、磁生电”是方便的入门说法，但不能代替完整的空间关系。并不是任意一个孤立位置的场只要变化，就会自动无限复制能量；传播需满足方程、初始条件和边界条件。波携带的能量来自产生它的源，而后可以离开源，继续向外传播。

由此，场不再只是计算两个物体之间作用力的中间记号。即使某片空间没有导线、磁铁或电荷，它仍可能有传播中的电磁场，并携带能量和动量。

七、赫兹怎样把预测变成实验对象？

如果可见光只是电磁波的一段范围，是否能用电学装置产生其他频率的波，并测出类似光的性质？这要求的不只是数学，还需要能快速振荡的源和足够灵敏的探测器。

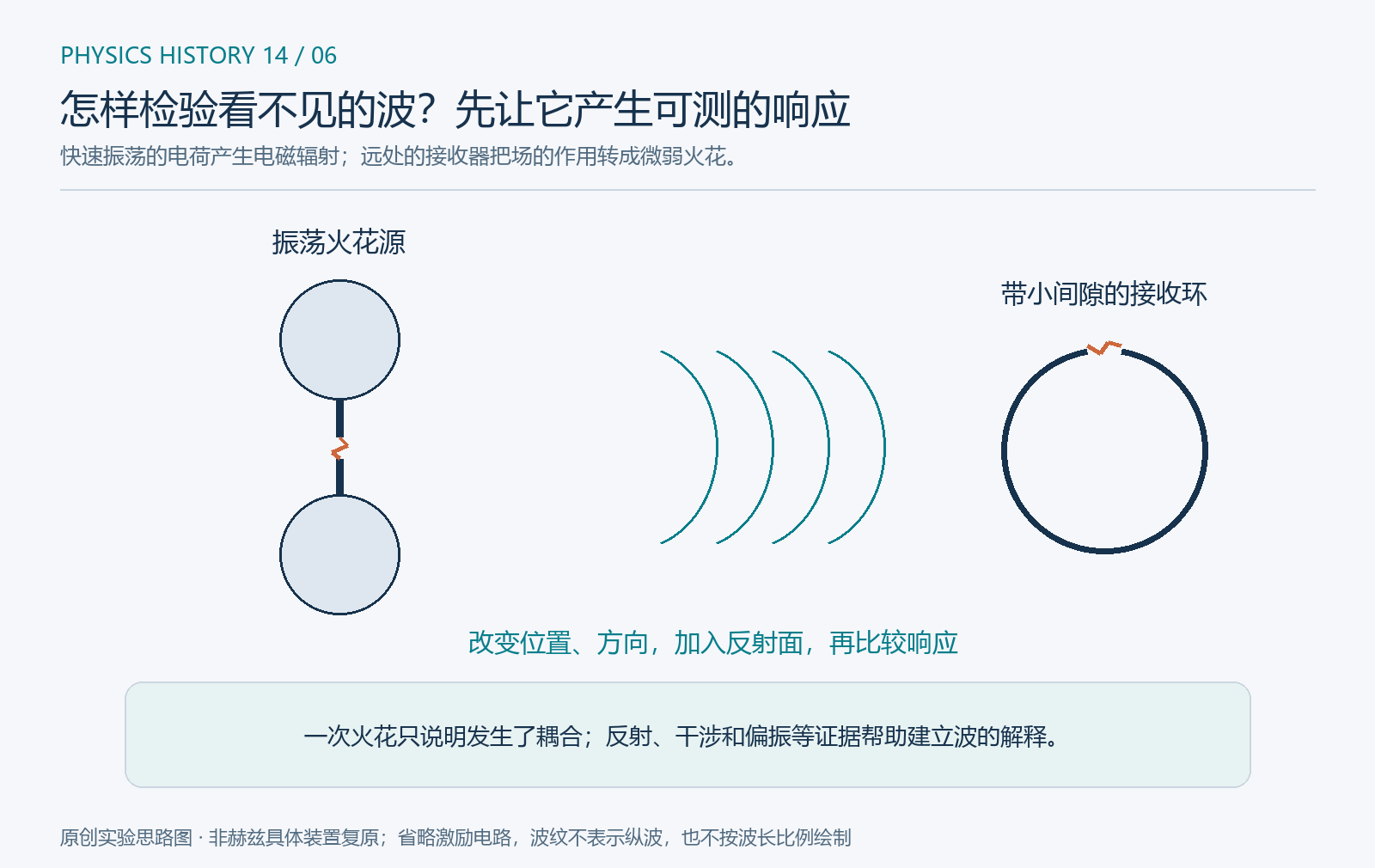

赫兹在 1886—1888 年间持续研究这个问题，1887—1888 年的实验形成了关键证据。发射装置中的快速电振荡产生作用，另一处带小间隙的接收回路则可能出现微弱火花。接收火花使不可见的电磁作用获得了能够观察的信号。KIT 保存的装置与实验记录

近处出现感应作用本来就不是新鲜事。因此关键还在于更丰富的行为：反射能否产生预期的空间分布？直接波与反射波能否形成强弱相间的位置？改变接收方向，响应是否符合偏振性质？这些检验把“远处受到电作用”逐步变成“空间中存在电磁波”的证据。

历史过程比许多简短叙述更复杂。赫兹早期对空气和导线中传播速度的结果曾遇到不一致，不能说他一次就精确测得了今日的光速数值。对原实验的历史研究与复现，也说明装置几何和实验环境会影响读数。这些困难不抹去发现，而是提醒我们判断理论时要看相互支持的证据链。赫兹实验的历史研究

八、统一之后，新的问题仍会出现

今天课本上四条整齐的麦克斯韦方程，是经过后续整理的紧凑矢量表达，不是 1865 年论文原页的排版。理解这一点有助于避免把科学史看成“某个人一次写下最后形式”。法拉第的实验与空间观念、麦克斯韦的数学探索、其他研究者的整理和赫兹的检验，共同改变了电磁学的面貌。

统一的意义，也不是把电、磁、光的差异擦掉。它说明这些差异能够在共同的关系中被计算：稳定电流、变化磁通、介质中的光和自由空间中的波，各有条件，却不再像互不相干的几门学问。

与此同时，新理论使旧问题变得更尖锐。若电磁波具有一个由方程确定的速度，这个速度相对于什么测量？不同运动的观察者应怎样比较它？这将进入 第 17 篇。电磁波与物质交换能量又是否完全符合经典设想，则会与 第 16 篇 相遇。

本篇最重要的变化，是物理解释的重心扩大了。我们不仅追问粒子和物体受到什么力，也研究空间中的场如何存在、怎样改变、以什么速度传递作用。以后许多更深的物理理论，都将在这种问题方式上继续建立。

九、时间线：从瞬间感应到空间中的波

十、与知识笔记相连

• P04 U08 L01 - Faraday's and Lenz's Laws：磁通变化、感应电动势与方向。
• P04 U04 L02 - Capacitance and Stored Energy：极板电荷、电场和储能。
• P04 U10 L01 - Maxwell's Completion of Electromagnetism：位移电流与电荷守恒的一致性。
• P04 U10 L02 - Electromagnetic Waves：波速、横波结构与真空平面波。
• P04 U10 L03 - Energy and Momentum of Electromagnetic Fields：场怎样携带能量与动量。
• P05 U06 L01 - Polarization States：区分光的传播方向与电场振动方向。

十一、读后思考

1. 一个固定线圈处在很强但不随时间变化的磁场中，是否一定出现感应电流？还需要考察哪些条件？
2. 铁屑显出的图案为什么能够帮助研究磁场，却不能独自证明所有关于力线的物理假说？
3. 理想电容器充电时，位移电流是否意味着电子穿过了真空间隙？
4. 真空平面电磁波中，电场达到峰值时，磁场处于什么状态？“两种场轮流存在”的说法错在哪里？
5. 接收器上看到一枚火花，为什么还需要改变方向、位置和反射条件？
